Рекомендации по предотвращению сбоя восстановления
Учтите следующие рекомендации, чтобы избежать сбоев во время восстановления геометрии:
• Упрощайте сохраненную геометрию. Удаляйте скругления и фаски. После успешной реконструкции можно добавить их в сохраненную геометрию. Дополнительные сведения см. в разделе Конструкторские пространства.
• Размещайте сохраненную геометрию полностью внутри объема начальной геометрии. Сохраненная геометрия может находиться в одной плоскости с границей начальной геометрии. Дополнительные сведения см. в разделе Конструкторские пространства.
Рассмотрим следующие изображения.
 |
 |
|

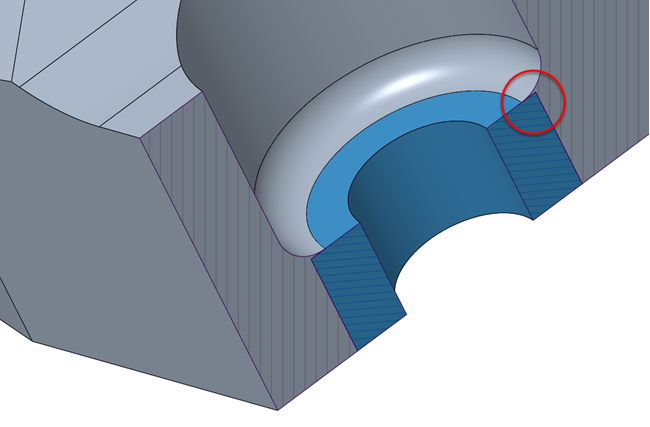

На этом изображении верхняя поверхность синего цилиндра (сохраненная геометрия) не соответствует серому закруглению (начальная геометрия). Это приводит к сбою восстановления.
|
На этом изображении верхняя поверхность синего цилиндра (сохраненная геометрия) соответствует серому закруглению (начальная геометрия). Это изменение позволяет избежать сбоя восстановления.
|
• Создайте уклон сохраненной геометрии для сохранения ее формы во время реконструкции уклона. Угол уклона сохраненной геометрии должен быть равен углу уклона, определенному для конструкторского ограничения линии разделения. Дополнительные сведения см. в разделе Критерии конструирования.
Предположим, например, что для сохраненной геометрии не определен уклон.
 |
 |
|

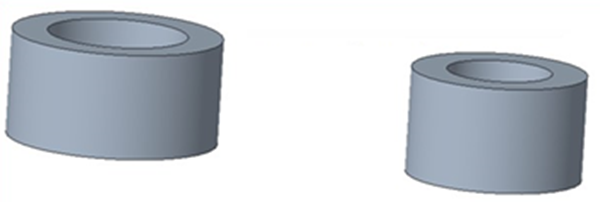

На этом изображении для сохраненной геометрии не определен уклон.
|

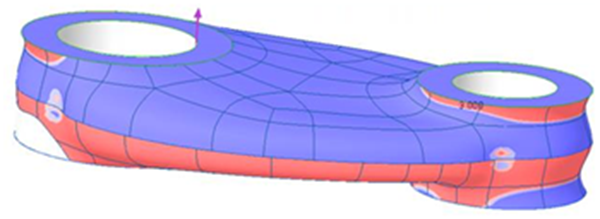

На этом изображении результат реконструкции уклона не является точным.
|
Рассмотрим пример, в котором для сохраненной геометрии определен уклон.
 |
 |
|

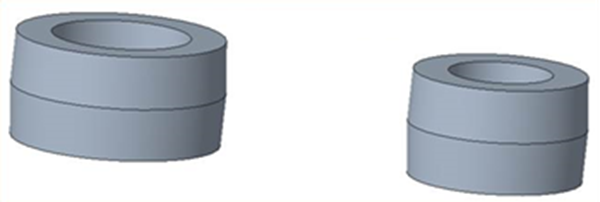

На этом изображении уклон сохраненной геометрии совпадает с углом уклона, определенным для ограничения линии разделения.
|

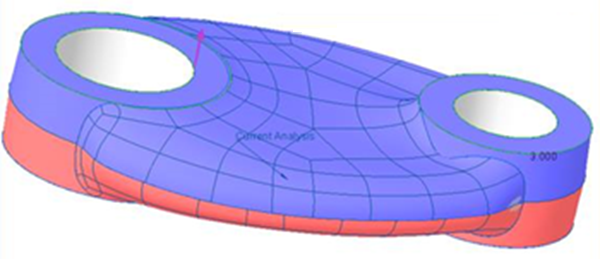

На этом изображении результат реконструкции уклона является более точным, и сохраняется форма сохраненной геометрии.
|
• Задайте размер элемента так, чтобы он был меньше толщины наименьших констр. элементов в модели, таких как острые кромки или тонкие слои.
Рассмотрим следующее уравнение:
(Minimum size of the element) X 3 = (Minimum thickness of the smallest feature)
Размер элемента - это значение, указанное в поле Мин. размер элемента (Min. element size) при определении настроек оптимизации. Дополнительные сведения см. в разделе Определение настроек оптимизации.
 |
Чем меньше значение размера элемента, тем больше время оптимизации.
|
Рассмотрим следующее изображение.
 |
|

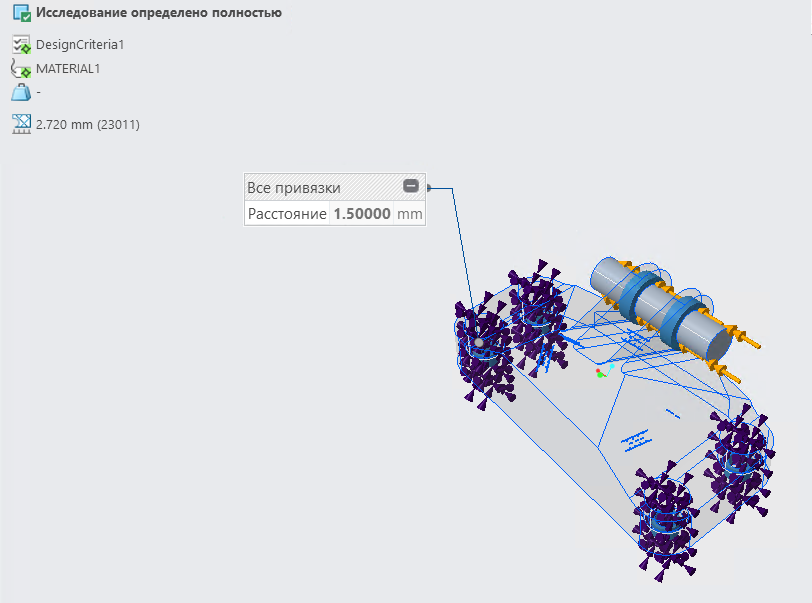

На этом изображении размер элемента (2.720 мм) больше минимальной толщины цилиндра (1.500 мм). Это приводит к сбою восстановления.
Сделаем размер элемента меньше 0.5 мм, чтобы избежать сбоя восстановления.
|
• Укажите правильно единицу измерения размера элемента. Она должна соответствовать единице измерения модели. Дополнительные сведения см. в разделе Определение настроек оптимизации.
• Начните с базового
Уровня разрешения (Resolution level) для реконструкции. После успешного восстановления выберите
,
или
для уточнения результатов восстановления. Если при получении более точных результатов происходит сбой, используйте базовый уровень. Он все еще пригоден к использованию. Дополнительные сведения см. в разделе Генерирование конструкции.
Уровня разрешения (Resolution level) для реконструкции. После успешного восстановления выберите , или для уточнения результатов восстановления. Если при получении более точных результатов происходит сбой, используйте базовый уровень. Он все еще пригоден к использованию. Дополнительные сведения см. в разделе Генерирование конструкции.| | Если увеличить Уровень разрешения (Resolution level), то увеличится время восстановления геометрии. |
Рассмотрим следующие изображения.
 |  |

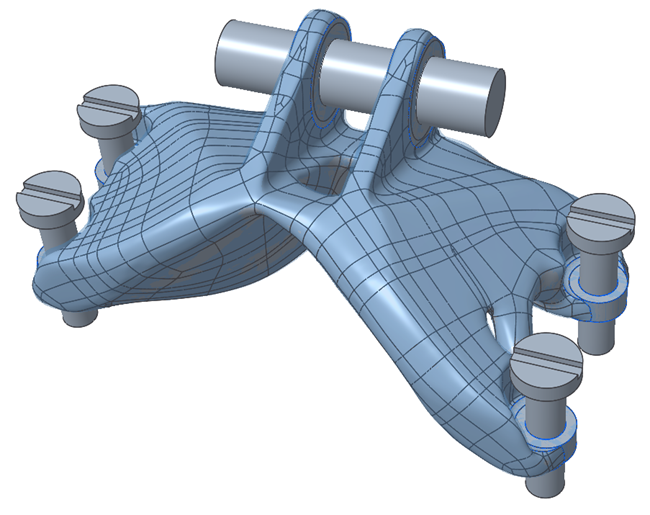

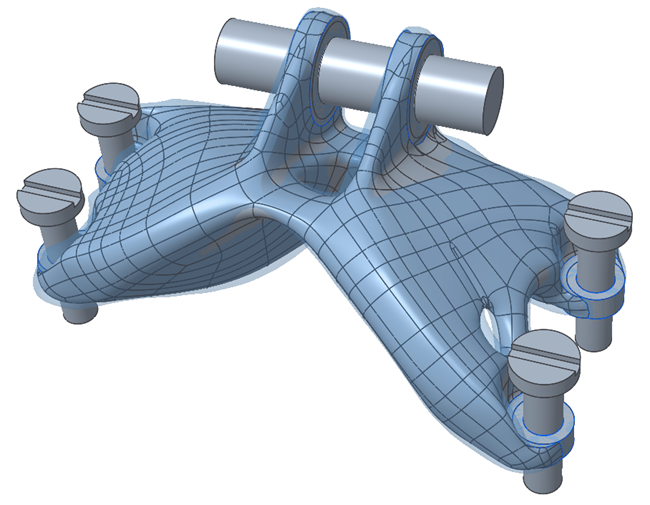

Результат с базовым значением Уровня разрешения (Resolution level). | Результат со значением Уровень разрешения (Resolution level). |
