Конструкторские пространства
Конструкторское пространство определяет тела, которые участвуют в оптимизации. Это включает определение следующих опций.
Начальная геометрия
Обозначение тела как начальной геометрии является первым шагом определения генеративного исследования. Это помогает понять пределы объема. Выберите тело, представляющее объем для конструкции, которую планируется создать. Окончательная конструкция находится внутри начальной геометрии. Обозначайте в качестве начальной геометрии только одно тело. Тело, обозначенное как начальная геометрия, становится частично прозрачным для улучшения обзора тел, содержащихся внутри.
Сохраненные тела
Если требуется, чтобы определенные тела не затрагивались во время оптимизации, обозначьте их как сохраненные тела. Эти тела включаются в создаваемые конструкции, но их геометрия остается неизменной. Тела, обозначенные как сохраненные, не должны пересекаться или соприкасаться друг с другом; в противном случае следует объединить такие тела. Сохраненные тела должны полностью находиться внутри объема начальной геометрии. Для сохраненных тел принимается тот же материал, который является активным материалом в активных критериях конструирования. Можно ссылаться на нагрузки и ограничения на поверхностях сохраненных тел. Тела, обозначенные как сохраненные, отображаются синим цветом. Сохраненные тела перечисляются в узле "Сохраненная геометрия" (Preserved Geometry) в генеративном дереве.
Сохраненные поверхности
Можно также создать сохраненную геометрию путем смещения поверхностей начальной геометрии. Эти поверхности называются сохраненными поверхностями. Чтобы создать их, выберите поверхности, которые необходимо сохранить, и укажите смещение. Вокруг этих поверхностей внутри начальной геометрии создается смещение "катящийся шар". Смещение отображается синим цветом и приводится в узле "Сохраненная геометрия" (Preserved Geometry) генеративного дерева.
 |
При работе с начальной формой можно создавать сохраненные поверхности, выбирая поверхности необозначенных тел.
|
Исключенная геометрия
Тела, обозначенные как исключенная геометрия, представляются в виде пустых объемов без какого-либо материала в окончательных сгенерированных конструкциях. При обозначении тел, подлежащих исключению, можно также создать вокруг них смещение типа "катящийся шар". Это смещение создает зазор между исключенными телами и оптимизированной геометрией. Эти тела играют роль препятствий, так как решение разрешается вокруг них, но не в пределах их геометрии. Результирующие сгенерированные конструкции содержат пустоту, соответствующую профилю исключенной геометрии. Исключенная геометрия должна находиться внутри начальной геометрии или проходить через нее.
|
|
Когда исключенное тело или смещение исключенного тела пересекает сохраненное тело или проходит через него, объем их взаимодействия вычитается из сохраненного тела изнутри. Старайтесь не пользоваться этой настройкой, поскольку она может привести к проблемам во время реконструкции.
|
К телу, обозначенному как исключенная геометрия, нельзя применять нагрузки и ограничения. Определение исключенной геометрии является необязательным. Тела, обозначенные как исключенная геометрия, отображаются красным цветом.
Необозначенные тела
Модель может содержать необозначенные тела, которые могут входить в контакт с начальной геометрией или другими необозначенными телами. Эти тела могут иметь нагрузки и ограничения, примененные к их поверхностям, и могут передавать нагрузки и ограничения другим телам, с которыми у них есть объединяющий контакт. Необозначенные тела влияют на генерируемую конструкцию, но не являются частью конечной конструкции.
Рекомендуется создавать сохраненную геометрию вокруг необозначенного тела, когда необозначенное тело соединено с начальной геометрией. Укажите смещение создать сохраненную геометрию вокруг необозначенного тела внутри начальной геометрии.

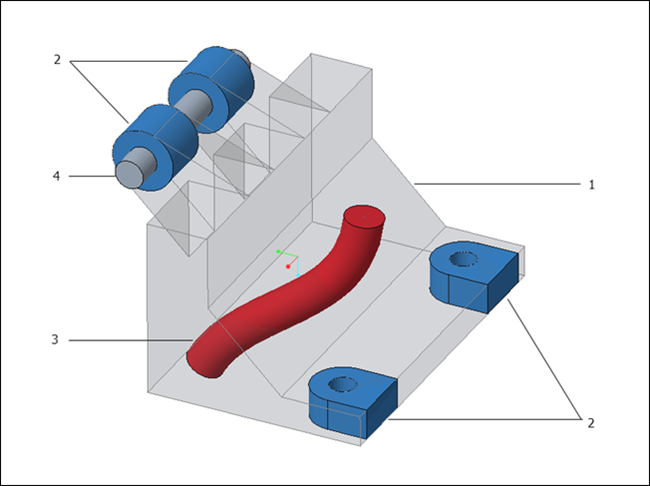

На следующем изображении показана начальная геометрия, сохраненная геометрия, исключенная геометрия и необозначенное тело:
1. Начальная геометрия
2. Сохраненная геометрия
3. Исключенная геометрия
4. Необозначенное тело
| | Если в качестве сохраненной геометрии обозначить тело без определения начальной геометрии, Creo Parametric автоматически рассчитывает границы для оптимизации в качестве начальной формы. Можно по-прежнему обозначить тело как начальную геометрию. Аналогично, если определить сохраненные поверхности без определения начальной геометрии, вокруг сохраненных поверхностей создается начальная форма. |
Обозначение тела как начальной геометрии
Выполните одно из следующих действий:
• Выберите тело, которое нужно оптимизировать в графическом окне или дереве модели, и щелкните
Начальная геометрия (Starting Geometry).
Начальная геометрия (Starting Geometry).• На вкладке Генеративное конструирование (Generative Design) щелкните опцию Начальная геометрия (Starting Geometry) и выберите тело, которое требуется обозначить как начальную геометрию.
Начальная геометрия (Starting Geometry) и выберите тело, которое требуется обозначить как начальную геометрию.Обозначенное тело становится частично прозрачным.
| | Только одно тело может быть определено как начальная геометрия. |
 | Чтобы добавить в начальную геометрию объем тела сохраненных тел, используйте логическую операцию Объединить (Merge), когда оба тела активны. |
Обозначение тел как сохраненной геометрии
Выполните одно из следующих действий:
• Выберите тела в графическом окне или дереве модели и щелкните
Сохраненные тела (Preserved Bodies).
Сохраненные тела (Preserved Bodies).• На вкладке Генеративное конструирование (Generative Design) щелкните Сохраненная геометрия (Preserved Geometry) и выберите тела, которое требуется обозначить как сохраненные тела.
Сохраненная геометрия (Preserved Geometry) и выберите тела, которое требуется обозначить как сохраненные тела.Сохраненные тела отображаются синим цветом.
Обозначение поверхностей как сохраненной геометрии
1. Выполните одно из следующих действий:
◦ Выберите поверхности твердых тел в графическом окне и щелкните
Сохраненные поверхности (Preserved Surfaces)
Сохраненные поверхности (Preserved Surfaces)◦ На вкладке Генеративное конструирование (Generative Design) щелкните Сохраненные поверхности (Preserved Surfaces) и выберите поверхности твердых тел из начальной геометрии.
Сохраненные поверхности (Preserved Surfaces) и выберите поверхности твердых тел из начальной геометрии.2. [Необязательно] Укажите наименование для сохраненных поверхностей в поле Наименование (Name).
3. Задайте положительное значение смещения, превышающее размер элемента более чем в три раза.
4. Нажмите кнопку ОК. Вокруг выбранных поверхностей внутри начальной геометрии создается смещение "катящийся шар".
Сохраненная геометрия отображается синим цветом.
Обозначение тела как исключенной геометрии
1. На вкладке Генеративное конструирование (Generative Design) щелкните опцию
Исключенная геометрия (Excluded Geometry). Откроется диалоговое окно Исключенная геометрия (Excluded Geometry).
Исключенная геометрия (Excluded Geometry). Откроется диалоговое окно Исключенная геометрия (Excluded Geometry).2. Выберите тело в качестве привязки.
3. При необходимости укажите смещение.
4. Нажмите кнопку ОК. Вокруг выбранного тела будет создано смещение "катящийся шар".
Исключенные тела отображаются красным цветом.
Просмотр обозначенных тел
Разверните узлы в разделе Конструкторские пространства (Design Spaces) в Генеративном дереве (Generative Tree), чтобы просмотреть тела, обозначенные как начальная геометрия, сохраненная геометрия и исключенная геометрия.
| | Можно скрыть обозначенные тела в дереве модели. Однако эти тела участвуют в расчете оптимизации. |
Удаление обозначения тела или поверхности
Щелкните правой кнопкой мыши тело или поверхность в генеративном дереве и выберите Удалить (Remove).
| | Это действие не удаляет тело или поверхность. Удаляется только его обозначение. |
