Создание катушек
Катушка определяет параметры для проводов, кабелей, оболочек или некоторых поверхностных элементов. Информация о катушке используется в кабельной системе для создания и регенерации графического 3D-представления.

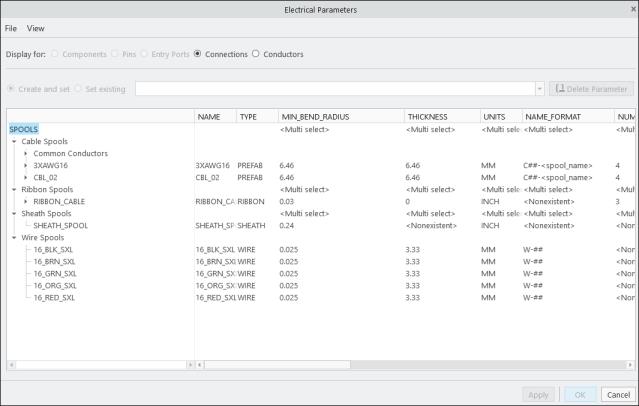

Перед маршрутизацией убедитесь, что имеется доступная катушка. Используйте диалоговое окно "Электрические параметры" (Electrical Parameters), чтобы создавать и изменять катушки. Обновления параметров катушки после маршрутизации отражаются в графической 3D-модели после регенерации.
Параметры катушек
В следующей таблице перечислены все системные параметры катушек. Также в таблице указано, является ли параметр требуемым, необязательным или рекомендованным для определенного типа катушки. Для определения специфических требований можно также добавить определяемый пользователем параметр.
• R = требуемый
• O = необязательный
• RD = рекомендованный
|
Параметры
|
Описание
|
Провод
|
Кабель
|
Проводник кабеля
|
Оболочка
|
Поверхностный
|
Маркер
|
Обвязка
|
|---|---|---|---|---|---|---|---|---|
|
NAME
|
Наименование катушки.
|
R
|
R
|
R
|
||||
|
TYPE
|
Тип катушки.
|
WIRE
|
PREFAB
|
SHEATH
|
MARKER
|
|||
|
SHEATH_TYPE
|
Указывает тип оболочки для данной катушки. Возможные значения: TAPE, TUBE и SHRINK.
|
R
|
||||||
|
PN
|
Номер детали клиента (пользователя)
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER
|
Наименование поставщика
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER_PN
|
Номер детали, данный производителем.
|
R
|
R
|
R
|
R
|
|||
|
MIN_BEND_RADIUS
|
Задает минимальный радиус изгиба кабеля или оболочки при прокладке.
При использовании вместе с параметрами катушки кабеля DEFINE и ENDDEF для определения проводника значение этого параметра переопределяет значение DEFAULT_COND_BEND_RAD.
|
R
|
R
|
O
|
O
|
|||
|
THICKNESS
|
Диаметр кабеля типа WIRE или ROUND и толщина кабеля типа FLAT.
Это значение используется для смещения осевой линии кабеля от поверхностей при размещении расположения.
При использовании вместе с параметрами катушки кабеля DEFINE и ENDDEF для определения проводника значение этого параметра заменяет значение DEFAULT_COND_THICKNESS
|
R
|
R
|
O
|
||||
|
UNITS
|
Задает единицы измерения для толщины катушки, например миллиметры, футы или дюймы.
|
R
|
R
|
R
|
R
|
|||
|
NUM_CONDUCTORS
|
Количество проводников в кабеле.
|
R
|
||||||
|
COLOR
|
Определяет цвет для кабеля, изоляции провода или оболочки. Значение этого параметра должно сопоставляться с наименованием цвета в диспетчере образов.
|
RD
|
RD
|
RD
|
RD
|
|||
|
DENSITY
|
Линейная плотность, масса на единицу измерения длины. Параметры MASS_UNITS и UNITS должны также указываться для провода, кабеля или оболочки.
Если вы не используете параметры MASS_UNITS и UNITS, единицы измерения по умолчанию для значения параметра DENSITY являются производными от сборки.
|
RD
|
RD
|
RD
|
RD
|
|||
|
MASS_UNITS
|
Единицы измерения массы, например унции, фунты или килограммы. Задавайте этот параметр, когда используется параметр DENSITY.
|
RD
|
RD
|
RD
|
RD
|
|||
|
OUTER_DIAMETER
|
Указывает внешний диаметр трубчатой оболочки. Используемые единицы измерения указаны в параметре UNITS.
|
R
|
||||||
|
PRESHRINK_INNER_DIAMETER
|
Указывает внешний диаметр усадочной оболочки. Это значение указывает только внутренний диаметр и позволяет системе проверить взаимное влияние между самой усадочной оболочкой и проводами, кабелями и пучками внутри. Толщина оболочки указывается параметром WALL_THICKNESS. При значении, равном 0 (по умолчанию), СИСТЕМА принудительно НЕ проверяет взаимодействие.
|
R
|
||||||
|
SHEATH_TYPE
|
Указывает тип оболочки для данной катушки. Возможные значения: TAPE, TUBE и SHRINK.
|
R
|
||||||
|
WALL_THICKNESS
|
Указывает толщину оболочки. Используемые единицы измерения указаны в параметре UNITS.
|
R
|
||||||
|
Необязательные параметры
|
||||||||
|
DEFAULT_COND_BEND_RAD
|
Задает минимальный радиус гибки по умолчанию для всех проводников в кабеле. Значение этого параметра можно отменить, указав значение параметра катушки MIN_BEND_RADIUS в определении проводника.
|
O
|
||||||
|
DEFAULT_COND_THICKNESS
|
Устанавливает толщину по умолчанию всех проводников в кабеле. Значение этого параметра можно отменить, указав значение параметра катушки THICKNESS в определении проводника.
|
O
|
||||||
|
COLOR_CODE
|
Устанавливает код цвета
|
O
|
O
|
O
|
O
|
|||
|
INSUL_TYPE
|
Описывает тип изоляции, например оптоволокно, тефлон или тефзел.
|
O
|
O
|
O
|
||||
|
LINEAR_RESISTANCE
|
Задает линейное сопротивление катушки.
|
O
|
O
|
|||||
|
LINESTYLE
|
Изменяет стиль линий для кабеля или катушек оболочки. Если задать этот параметр для катушки оболочки, назначенные пучку стили линий переопределят значение этого параметра. Допустимы следующие стили линий: SOLID FONT (по умолчанию), DOTFONT, CTRLFONT, PHANTOMFONT, DASHFONT, CTRLFONT_S_L, CTRLFONT_L_L, CTRLFONT_S_S
|
O
|
O
|
O
|
||||
|
OUTER_SHIELD_LINEAR_RESISTANCE
|
Определяет линейное электрическое сопротивление внешнего экранирования провода.
|
O
|
||||||
|
SHIELD_TYPE
|
Текстовая строка, указывающая тип экранирования кабеля.
|
O
|
||||||
|
SHIELD_LINEAR_RESISTANCE
|
Определяет линейное электрическое сопротивление экранирования провода.
|
O
|
||||||
|
CABLE_JACKET_REPORT_NAME
|
Используйте значение по умолчанию DEFAULT, в этом случае название кабеля отображается в таблице отчета. Любое другое значение интерпретируется как обычный текст. Например, &cable_name не имеет никакого особого значения.
|
O
|
||||||
|
CABLE_SHIELD_REPORT_NAME
|
Используйте это имя для символа кабеля, если кабель экранирован.
|
O
|
||||||
|
LIN_CAP_TO_ITEM
|
Определяет линейную электрическую емкость между объектами.
|
O
|
||||||
|
LIN_CAP_ITEM_TO_SHIELD
|
Определяет линейную электрическую емкость между объектами и экранированием.
|
O
|
||||||
|
LIN_CAP_ASSEM_ITEM_TO_SHIELD
|
Определяет линейную электрическую емкость между объектами сборки и экранированием.
|
O
|
||||||
|
OUTER_SHIELD_THICKNESS
|
Определяет толщину внешнего экранирования провода.
|
O
|
||||||
|
WIRE_CONSTRUCTION
|
Текстовая строка указывает на конструкцию провода: твердый, витой и т. д.
|
|||||||
|
WIRE_GAUGE
|
Текстовая строка указывает калибр провода.
|
O
|
O
|
|||||
|
WIDTH
|
Указывает ширину ленты для ленточной оболочки.
|
Только плоский кабель
|
||||||
Создание катушка
Для создания катушки выполните следующие шаги:
1. Выберите
Создать катушку (Create Spool) в выпадающем списке
Катушки (Spools). Откроется диалоговое окно Создать катушку (Create Spool).
Создать катушку (Create Spool) в выпадающем списке Катушки (Spools). Откроется диалоговое окно Создать катушку (Create Spool).2. В диалоговом окне Создать катушку (Create Spool) выполните следующие действия:
◦ Выберите тип катушки.
◦ Введите Имя файла (File name) и Общее наименование (Common name). Наименование катушки должно быть уникальным.
◦ Щелкните Создать (Create, чтобы создать катушку в текущей сессии, или щелкните Создать и добавить (Create & Add, чтобы создать и добавить катушку к электрическому жгуту.
3. Используйте диалоговое окно Электрические параметры (Electrical Parameters), чтобы добавить или изменить параметры, и щелкните Применить (Apply).

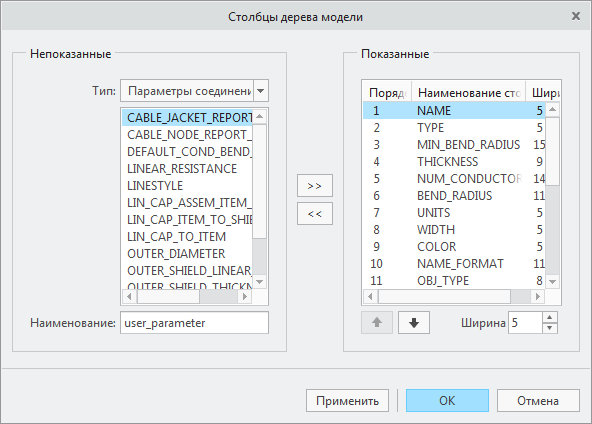

4. Чтобы добавить параметры, недоступные по умолчанию, щелкните > . Откроется диалоговое окно Столбцы дерева модели (Model Tree Columns).
a. Выберите требуемый параметр из списка Непоказанные (Not Displayed). Если требуется добавить пользовательские параметры, введите наименование параметра в поле Наименование (Name).
b. Щелкните значок
, чтобы добавить параметр в список Показанные (Displayed).
, чтобы добавить параметр в список Показанные (Displayed).
c. Нажмите кнопку OK, чтобы добавить выбранный параметр в диалоговом окне Электрические параметры (Electrical Parameters).
5. Нажмите кнопку ОК в диалоговом окне Электрические параметры (Electrical Parameters). Создана новая катушка.
 | При сохранении конструкции сборки верхнего уровня все катушки сохраняются в рабочей папке. Щелкните Сохранить (Save) в диалоговом окне Электрические параметры (Electrical Parameters) и выберите расположение сохранения. Все файлы катушек сохраняются с расширением *.prt. |
Настройка и отображение параметров катушек в библиотеке катушек
Библиотека Spools Library поддерживает отображение параметров с помощью файла .lst. Можно определить, какие и в каком порядке отображаются параметры, создав или изменив файл spool_index.lst в каталоге Spools Library. Этот файл автоматически создается в рабочей папке или в каталоге Spool, если задана опция конфигурации pro_spool_dir.
Это улучшение повышает удобство использования и предоставляет больше возможностей управления способами представления катушек.
Чтобы настроить отображение параметров в библиотеке катушек, выполните следующие действия:
1. Откройте файл spool_index.lst в текстовом редакторе.
2. Измените вторую строку, чтобы добавить или переупорядочить имена параметров за исключением первых трех (NAME, TYPE, SHEATH_TYPE). Эти имена являются обязательными и их невозможно удалить или переупорядочить.
3. Сохраните файл и обновите папку катушек.
