Удлинение границы пласта по привязке
1. Выберите пласт для удлинения.
2. Щелкните >
Удлинить пласт (Extend Ply). Откроется вкладка Отсечь/удлинить пласт (Trim/Extend Ply).
Удлинить пласт (Extend Ply). Откроется вкладка Отсечь/удлинить пласт (Trim/Extend Ply).3. В разделе Метод (Method) выберите опцию
Удлинить по привязке (Extend by Reference).
Удлинить по привязке (Extend by Reference).4. В поле Цепочка удлинения (Extension chain) укажите часть границы для удаления из границы. Можно выбрать соединенные кромки, цепочки или сегменты цепочки. Однако замкнутый контур выбрать нельзя.
 | Выберите кромку, цепочку или сегмент цепочки. Нажмите клавишу Shift и выберите одну или несколько соединенных кромок, цепочек или сегментов цепочки, чтобы добавить их в выбор. |
5. В поле До цепочки (Up to chain) укажите привязку удлинения, выбрав соединенные кромки, цепочки или сегменты цепочки на поверхности раскладки. Нельзя выбирать привязки, образующие замкнутый контур.
| | При получении неожиданного результата сделайте привязку удлинения достаточной, чтобы перекрыть цепочку удлинения, и повторите попытку. Дополнительные сведения см. в разделе Пример. Удлинение по привязке. |
6. Нажмите кнопку
ОК.
ОК.Пример. Удлинение по привязке

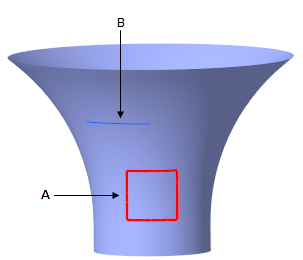

На следующей схеме показана модель композита с пластом и привязкой удлинения.
A - пласт
B - привязка удлинения

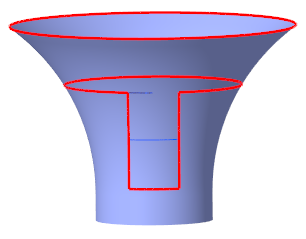

При использовании инструмента удлинения по привязке для продления верхней кромки пласта до привязки удлинения можно получить неожиданный результат, как показано на следующем рисунке.

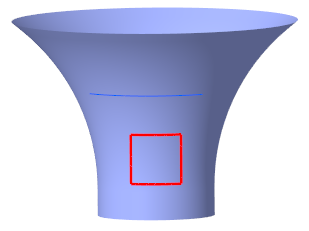

Чтобы избежать этого, сделайте привязку удлинения достаточной для перекрытия кромки удлинения, как показано на следующем рисунке.

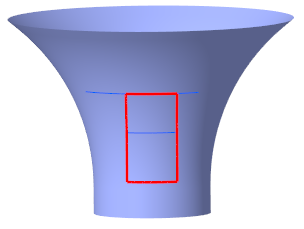

Требуемый результат показан на следующем рисунке.
