Suporte de agrupamento na árvore de laminados
Creo Parametric 12.4.0.0

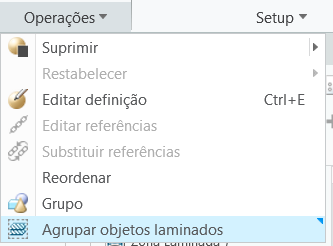

Local da interface do usuário: No ambiente composto, clique em Operações.
Descrição
Agora, quando os elementos são agrupados na árvore composta, objetos laminados relacionados também são agrupados na árvore de laminados.
Também é possível desagrupar e reagrupar manualmente os objetos laminados.
Para desagrupar os objetos laminados, realize uma das ações a seguir:

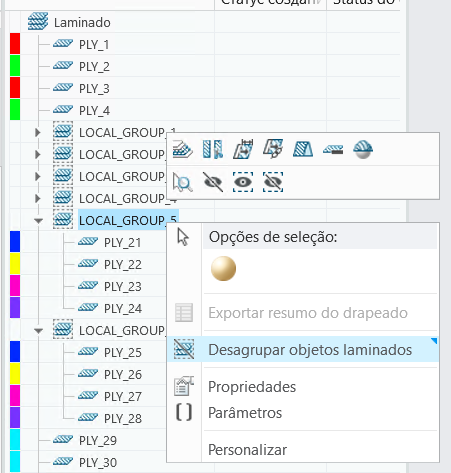

• Clique com o botão direito no grupo na árvore de laminados e, em seguida, selecione Desagrupar objetos laminados no menu de atalho.
• Clique com o botão direito no grupo correspondente na árvore composta e, em seguida, selecione Desagrupar objetos laminados no menu de atalho.
Para reagrupar os objetos laminados, realize uma das ações a seguir:

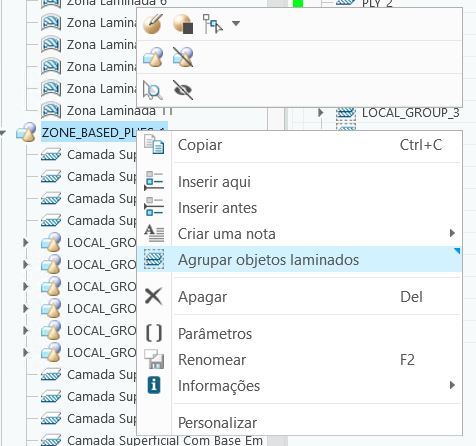

1. Na árvore composta, clique com o botão direito no grupo que contém, pelo menos, um elemento que criou o objeto laminado.
2. Selecione Agrupar objetos laminados no menu de atalho.
Ao executar uma ação, como emenda ou simulação do drapeado, é possível selecionar todos os objetos laminados de um grupo de uma vez, selecionando o grupo. Isto elimina a necessidade de selecionar cada objeto laminado individualmente.
É possível marcar ou desmarcar a caixa de seleção Cabeçalhos do grupo na caixa de diálogo Filtros da árvore de laminados para controlar a exibição de cabeçalhos do grupo na árvore de laminados.
Vantagens
Esse aprimoramento melhora a produtividade e a experiência do usuário. O agrupamento na árvore de laminados simplifica a seleção e torna o modelo mais claro e organizado.
Informações adicionais
Dicas:
Nenhuma.
Limitações:
Não há limitações conhecidas.
Isso substitui a funcionalidade existente?
Não.
Opção de configuração associada a essa funcionalidade:
Nenhuma.
