Copiar geometria de outro elemento composto
Creo Parametric 12.4.0.0
Local da interface do usuário: No ambiente de design composto, faça o seguinte:
1. No ambiente de design composto, selecione a aba Modelo.
2. Clique em
Cópia da geometria. A aba Cópia da geometria é aberta.
Cópia da geometria. A aba Cópia da geometria é aberta.3. Em Tipo de referência, clique
Externa.
Externa.
Descrição
No ambiente de design composto, agora, é possível usar o elemento de cópia da geometria para copiar dados, como superfícies, corpos, cadeias e referências, de um elemento composto diferente. Para copiar os dados, é possível selecionar um elemento composto da mesma peça ou de uma peça diferente.

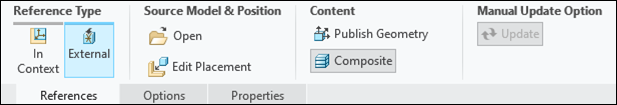

Ao usar a opção de cópia da geometria externa dentro de um ambiente de design composto, é possível usar o botão Composto em Conteúdo para selecionar um elemento composto diferente do qual copiar.
Vantagens
Esse aprimoramento permite o compartilhamento de informações entre dois elementos compostos usando a funcionalidade de cópia da geometria.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
