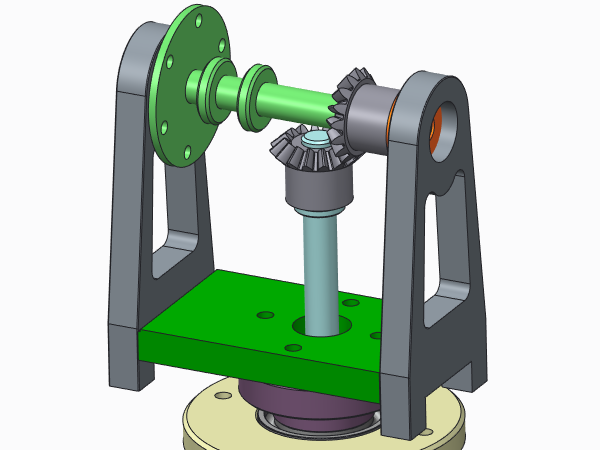

Exemplo: Criando um entalhe de solda
1. Em uma montagem, clique em >
Soldagem. A aba Soldagem é aberta.
Soldagem. A aba Soldagem é aberta.
2. Clique em
Assistente de solda. A caixa de diálogo Definição de solda é aberta.
Assistente de solda. A caixa de diálogo Definição de solda é aberta.3. Para criar somente um entalhe, em Elemento, selecione a caixa de seleção Entalhe e desmarque as caixas de seleção Prep. de aresta e Solda.
4. Para definir a forma e tamanho do entalhe:
a. Em Elemento de entalhe, selecione
.
.b. Digite um valor nas caixas Largura, Altura, Raio.
c. Clique em OK. Os menus ENTALHE DE SOLDA DA MONTAGEM e TRAJ. DE ENTALHE DE SOLDA são abertos
5. Para definir a trajetória de entalhe (direção para remoção de material):
a. Em TRAJ. DE ENTALHE DE SOLDA, selecione Selecionar trajetória. O menu CADEIA é aberto.
b. Selecione Um por um e Selecionar.

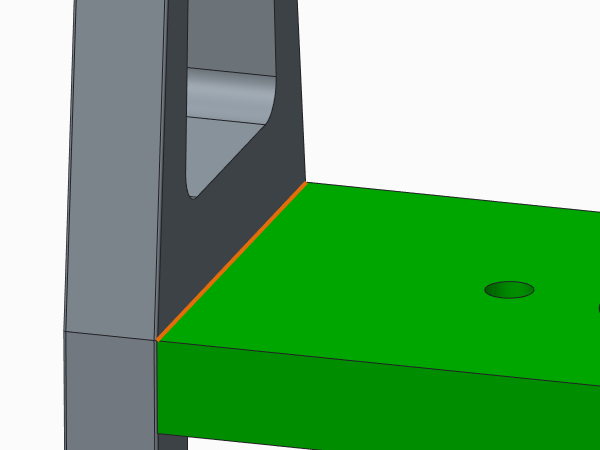

c. Na janela de gráficos, selecione uma aresta ou uma curva de datum.
d. Selecione Concluir. Será aberta a caixa de diálogo Componentes intersecionados.
6. Para definir os componentes com os quais o entalhe irá intersecionar, na janela de gráficos, selecione os componentes e clique em OK.
7. Para orientar o entalhe:
a. Na caixa de diálogo ENTALHE DE SOLDA DA MONTAGEM, selecione Orientar seção e clique em Definir. O menu PRÓXIMO ANTERIOR é aberto.
b. Para usar um sistema de coordenadas para orientar o entalhe, selecione Sistema de coordenadas. O menu OBTER SISTEMA DE COORDENADAS é aberto.
c. Selecione um sistema de coordenadas. Os eixos x e y definem a seção cruzada de entalhe e o eixo z define a direção do entalhe.
d. Selecione Concluir. O entalhe é criado.
8. Na caixa de diálogo Definição de solda, clique em OK.
