Um entalhe de solda é uma abertura (corte) que permite que a soldas cruzar componentes de montagem sem interrupções. Ambas as formas de entalhe padrão e definidas pelo usuário permitem a você automatizar e padronizar entalhes de solda no seu design, garantindo consistência de design e economizando tempo.

É possível criar entalhes de solda únicos ou é possível combinar entalhes de solda com preparação de aresta e elementos de solda. É possível combinar somente entalhes de solda e preparação de aresta se você criar um elemento de solda simultaneamente.

É possível criar um entalhe de solda especificando manualmente suas referências individuais (dimensões, local, orientação e peças de interseção) ou é possível adotar automaticamente as referências de entalhe de solda referenciando o entalhe de solda para uma superfície ou solda leve.

Os entalhes de solda são orientados usando sistemas de coordenadas. Os planos de x e y são usados para colocar o entalhe de solda e o eixo z define a direção para remover o material. Essa orientação é automática. Pode haver casos em que esse tipo de orientação não atende às suas necessidades de design. Se for necessário uma orientação de entalhe personalizada, defina um sistema de coordenadas alternativo e modifique a seção de orientação do entalhe de solda.

Várias interseções de uma peça do componente de montagem por um entalhe de solda único não são permitidas. Para criar várias interseções na peça, crie vários elementos de entalhe de solda. O primeiro elemento de entalhe de solda pode ser criado automaticamente e, em seguida, é necessário criar os elementos de entalhe adicionais com os sistemas de coordenadas que definem as seu posicionamento e a orientação na peça do componente.

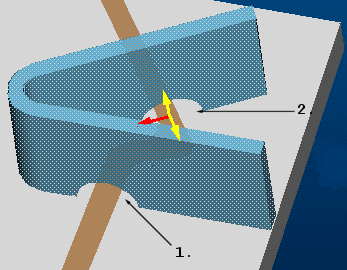

A imagem a seguir mostra um exemplo de várias interseções de entalhe de solda:
