Exercício 3 — Configurando os parâmetros de análise
Na aba Análise, é possível
• Especificar os parâmetros de análise de distância de isolação e faísca
• Iniciar a computação dos caminhos
1. Clique na caixa Configuração e selecione Renomear configuração para renomear a configuração atualmente selecionada.
2. Na caixa Escolher novo nome para a configuração, digite Analysis_CCA e clique em
.
.3. Na lista Origem, selecione DC+.
 | É possível selecionar somente redes do tipo Potencial como origem. É possível colocar o ponteiro em uma superfície que pertence a rede desejada. Uma superfície será destacada automaticamente se ela pertencer a uma possível rede de origem. Após a seleção de uma origem, todos os alvos aparecem na lista alvo. |

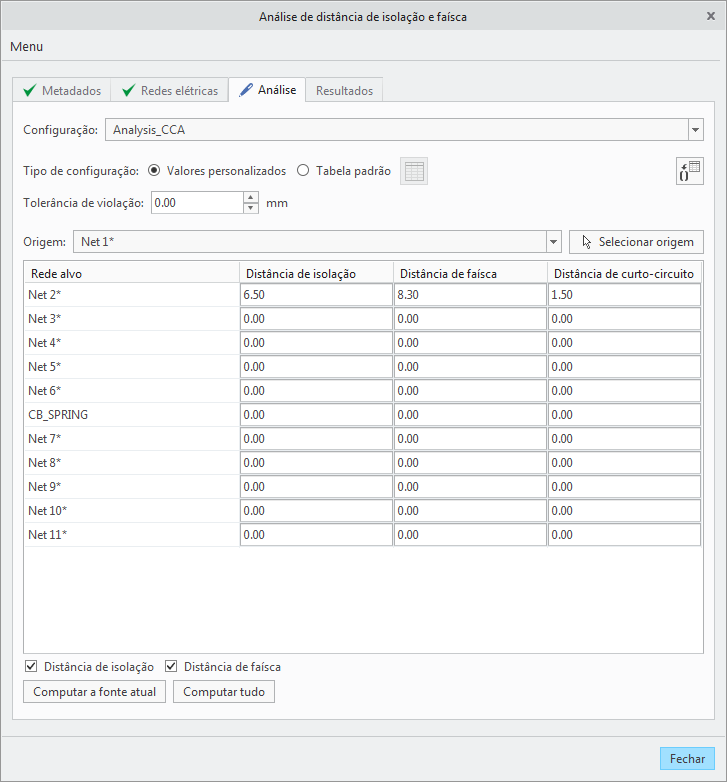

4. Defina os seguintes valores para a rede DC-:
Certifique-se de que as caixas de seleção Distância de isolação e Distância de faísca estão selecionadas.
5. Clique com o botão direito em DC- e selecione Definir valores para todas as origens. Todos os pares de origem-alvo da lista alvo recebem o mesmo valor de DC-.
6. Defina a Tolerância de violação para 2.00 mm.
7. Clique em >
Opções. A caixa de diálogo Opções é aberta.
Opções. A caixa de diálogo Opções é aberta.8. Revise as opções para default, parâmetros, tolerância, machos para usar, e assim por diante.
9. Clique em OK para salvar quaisquer mudanças e fechar a caixa de diálogo Opções.
10. Clique em Computar tudo. Após calcular todas as origens, a aba Resultados será aberta.
| | • Computar a origem atual começa uma análise de seus alvos para a origem atualmente selecionada. • Computar tudo repete por meio de todas as origens para obter uma análise detalhada. |
