Revisando resultados
1. Na caixa de diálogo Guia de processo, clique em Avançar para abrir a seção Resultados.
2. Clique em Resultados na área de instrução.

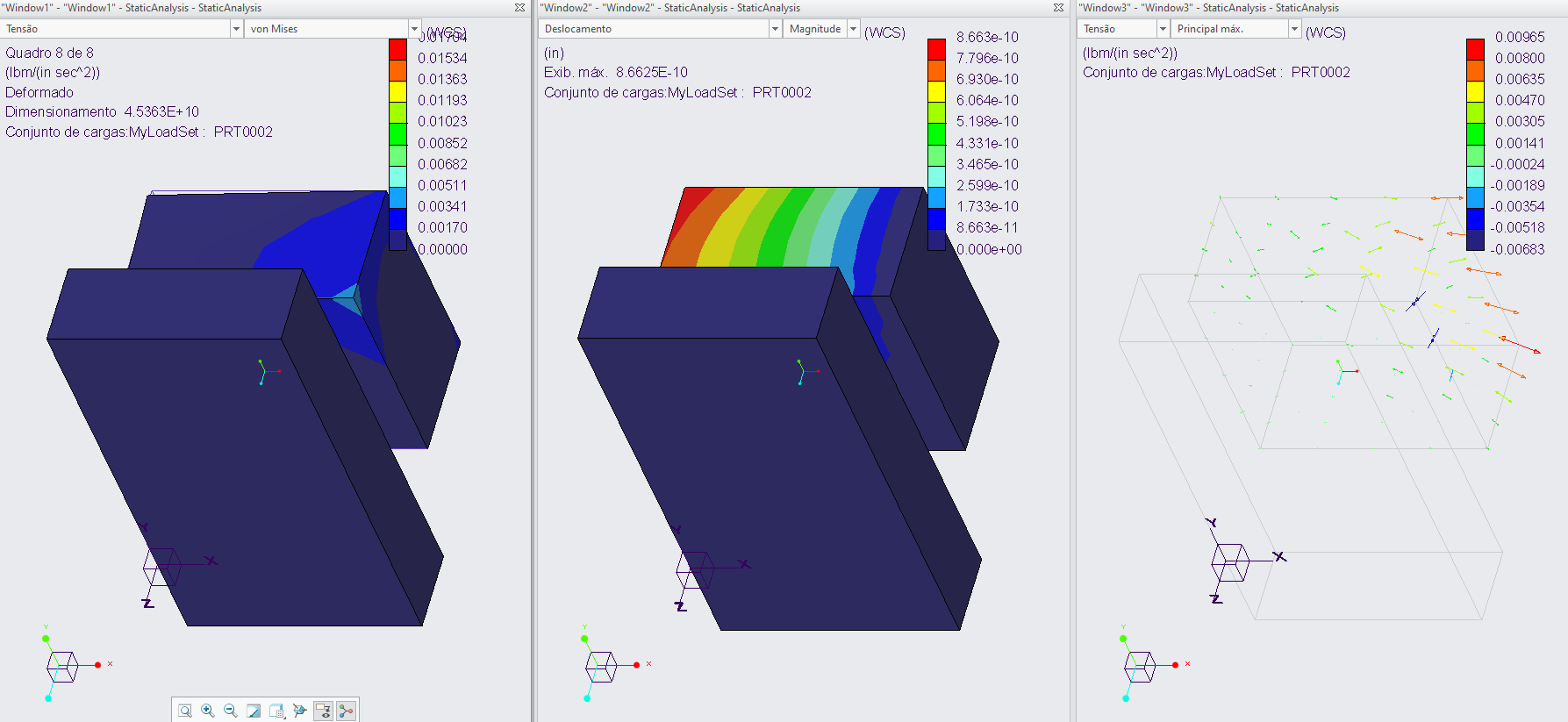

Três janelas são abertas, exibindo diferentes resultados da análise. As quantidades exibidas nessas janelas podem ser ajustadas, se necessário, para exibir resultados diferentes.
◦ Na Janela1, há uma exibição animada de como a tensão no suporte muda à medida que a força é aplicada:
▪ Para pausar a animação, clique com o botão direito na janela e selecione Parar.
▪ Para passar por meio de quadros clique com o botão direito na janela e selecione Retroceder ou Avançar.
▪ Para continuar a animação, clique com o botão direito e escolha Restabelecer.
◦ Na Janela2 há uma plotagem por mapa de cores e é possível ver onde e como essa tensão afeta o material.
◦ Na Janela3 é possível ver essa tensão como um grupo de pontos, tornando mais fácil localizar áreas problemáticas.
3. Na Janela2 realize as ações a seguir:
◦ Clique na seta ao lado de Deslocamento e selecione Tensão.
◦ Clique na seta ao lado de Magnitude e selecione Principal máx..
◦ Dê zoom no modelo para investigá-lo. Revise onde as cargas máximas se concentrarem e estão possivelmente causando a falha do suporte.
4. Clique em >
Tom contínuo para ver os mapas de cores em tons contínuos com transições suaves.
