Criando superfícies de corte
Uma superfície de corte é um plano que fatia seu modelo e elimina tanto a parte superior como a inferior. Você pode definir mais de uma superfície de corte para seu modelo.
É possível usar a superfície de corte para entender de maneira mais exata os resultados da análise dentro de um modelo.
1. Clique em >
Nova. A caixa de diálogo Definição da superfície de resultados é aberta.
Nova. A caixa de diálogo Definição da superfície de resultados é aberta.
2. Na lista Definir por, selecione Isossuperfície e clique em Aplicar.

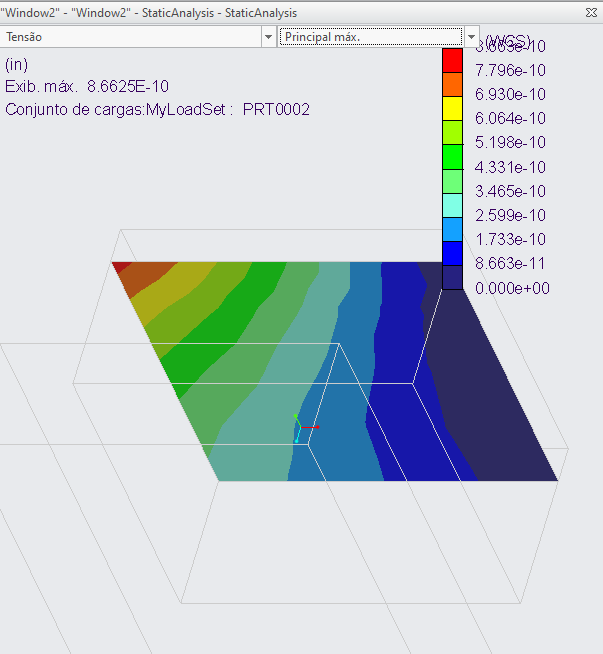

3. Mude a Profundidade para 10 e clique em Dinâmico.
4. Clique em Janela2 e arraste o ponteiro para mudar a vista.
5. Clique com botão direito para sair da operação de arrastar dinâmica.
6. Clique em OK para fechar a caixa de diálogo Definição da superfície de resultados.
7. Clique em >
Apagar para apagar a superfície de corte que você acabou de criar.
Apagar para apagar a superfície de corte que você acabou de criar.
