Otimizando o design

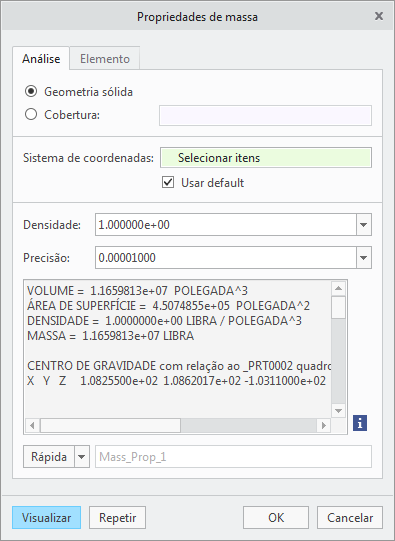

1. Clique em > . A caixa de diálogo Propriedades de massa é aberta.
2. Clique em Visualizar.
 |
Observe que a massa total do modelo conforme exibido na caixa de diálogo Propriedades de massa.
|
3. Clique em OK na caixa de diálogo Propriedades de massa.
4. Na árvore de modelos, expanda o
grupo LOCAL_GROUP_2.

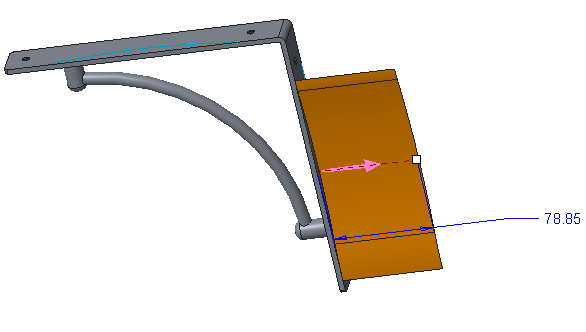

grupo LOCAL_GROUP_2.5. Selecione Esboço 2.
6. Clique em >
Extrusão para abrir a aba Extrusão e executar estas ações:
Extrusão para abrir a aba Extrusão e executar estas ações:a. Clique em
Extrudar como sólido.
Extrudar como sólido.b. Clique em
para mudar a direção da profundidade da extrusão.
para mudar a direção da profundidade da extrusão.c. Clique em
Remover material.
Remover material.d. Na aba Opções, altere a opção de profundidade de
Cego para
Até próximo.
Cego para Até próximo.e. Clique em
para aplicar e salvar as mudanças que foram feitas na ferramenta de extrusão.
para aplicar e salvar as mudanças que foram feitas na ferramenta de extrusão.

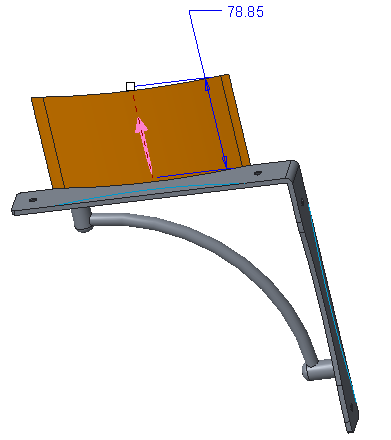

7. Na Árvore de modelo selecione Esboço 3.
8. Clique em > Extrusão para abrir a aba Extrusão e executar estas ações:
Extrusão para abrir a aba Extrusão e executar estas ações:a. Clique em Extrudar como sólido.
Extrudar como sólido.b. Clique em para mudar a direção da profundidade da extrusão para o lado oposto do esboço.
para mudar a direção da profundidade da extrusão para o lado oposto do esboço.c. Clique em Remover material.
Remover material.d. Na aba Opções, altere a opção de profundidade de Cego para Até próximo.
Cego para Até próximo.e. Clique em para aplicar e salvar as mudanças que foram feitas na ferramenta de extrusão.
para aplicar e salvar as mudanças que foram feitas na ferramenta de extrusão.
9. Selecione Extrusão 4 e 5 na árvore de modelo. Pressione CTRL para várias seleções.
10. Clique em >
Espelhar. A aba Espelhar é aberta.
Espelhar. A aba Espelhar é aberta.11. Selecione
DIREITA como referência de espelhamento.
DIREITA como referência de espelhamento.12. Clique em
para aplicar e salvar as mudanças que foram feitas na ferramenta de espelhamento.
para aplicar e salvar as mudanças que foram feitas na ferramenta de espelhamento.
13. Na Árvore de modelo, expanda
Varredura 1.

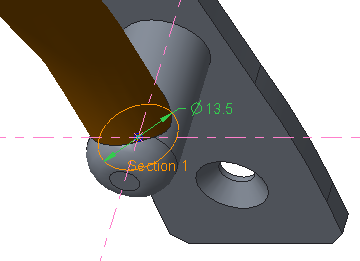

Varredura 1.14. Clique em Seção 1, clique com o botão direito e selecione
no menu de atalho.
no menu de atalho.15. Mude o diâmetro de 10 para 13.5.
16. Clique em
Regenerar na barra de ferramentas de acesso rápido.
Regenerar na barra de ferramentas de acesso rápido.17. Clique em > . A caixa de diálogo Propriedades de massa é aberta.
18. Clique em Visualizar. Observe que a massa total do modelo aumentou.
19. Clique em OK.
