Confirmando resultados otimizados
1. Clique em >
Simulate. Uma mensagem sobre licenciamento é aberta e o solicita a converter o modelo e entrar no Creo Simulate padrão.
Simulate. Uma mensagem sobre licenciamento é aberta e o solicita a converter o modelo e entrar no Creo Simulate padrão.2. Clique em Não para abrir o Creo Simulate Lite sem converter o modelo. A caixa de diálogo Guia de processo será aberta.
3. Clique em Análise e clique em Executar na área de instrução para iniciar a análise. Quando a análise for concluída a caixa de diálogo Diagnóstico: Análise da minha análise será aberta.
4. Veja as mensagens de aviso geradas durante a análise.
5. Clique em Fechar para fechar a caixa de diálogo Diagnostics : Analysis MyAnalysis.
6. Clique em Avançar para inserir a seção Resultados.
7. Clique em Resultados na área de instrução.

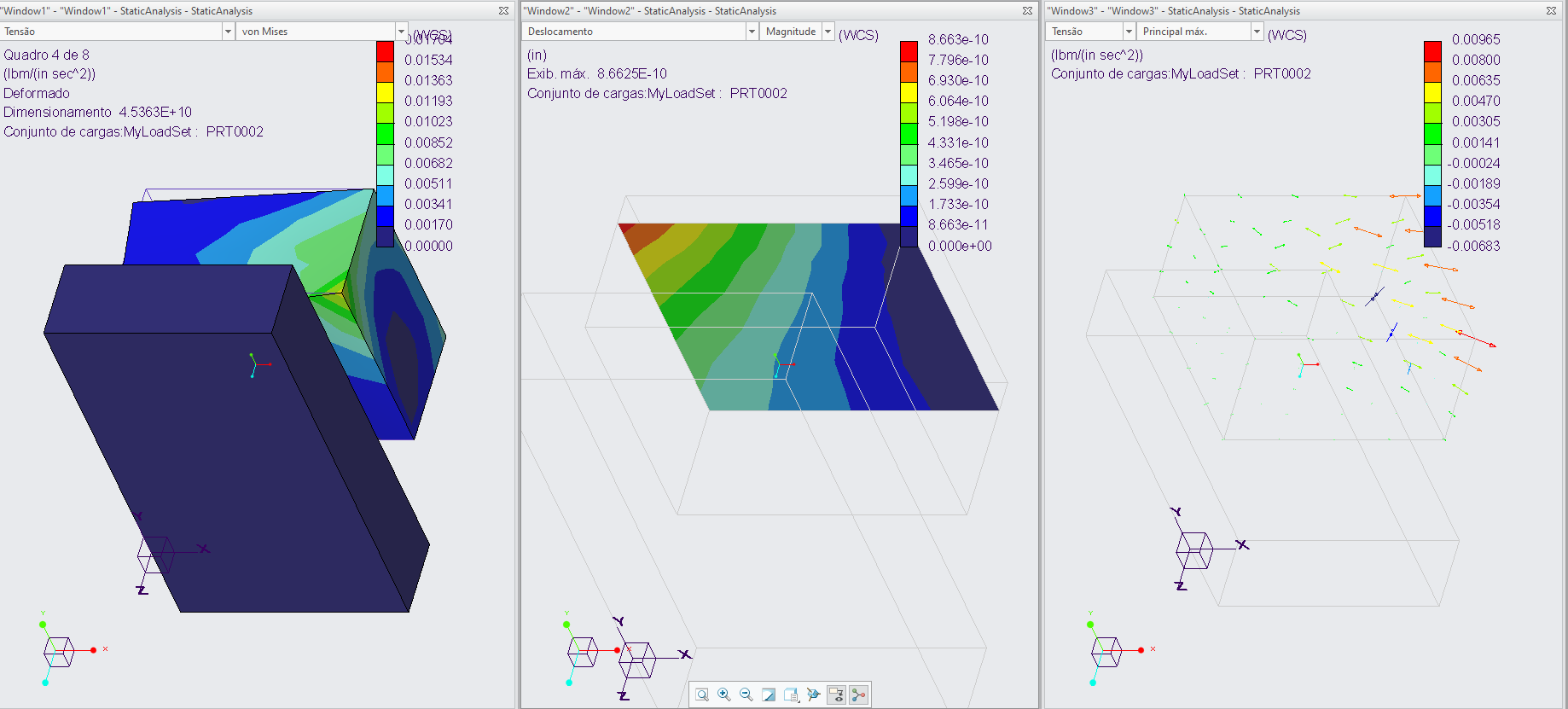

Três janelas são abertas, exibindo diferentes resultados da análise. Essas janelas podem ser ajustadas para exibir resultados diferentes conforme necessário. Você notará que a tensão e o deslocamento foram reduzidos, com impacto mínimo sobre a massa dos produtos e o local da tensão mais alta também foi movido.
8. Na Janela1, clique na seta ao lado de Tensão e selecione Deslocamento.
9. Clique na seta próxima a von Mises e selecione Magnitude. Observe que o deslocamento de suporte foi reduzido ainda mais.
Parabéns, o tutorial do Creo Simulate Lite foi concluído.
