Visão global do campo elétrico
O objetivo desta simulação é analisar os efeitos do fluxo de corrente através de um enrolamento de motor elétrico, levando em consideração a transferência térmica. Uma corrente total especificada de 250 A é fornecida através dos barramentos, que são mantidos a uma temperatura de 90°C. O calor é conduzido através dos barramentos de cobre, terminais e corpo da haste de corrente alternada.
A corrente flui dos barramentos de cobre para o corpo da haste de corrente alternada e continua até os terminais de cobre na saída, na qual uma condição de limite de 0 V é especificada juntamente com uma temperatura definida de 160°C. Essa configuração permite observar o comportamento da dissipação de calor e a distribuição de corrente dentro do sistema. O fluxo de convecção natural é induzido no domínio de ar ao redor por causa dos sólidos aquecidos. Assim, o domínio de ar ao redor também é incluído na simulação para capturar a transferência de calor por causa da convecção com o ambiente. A geometria e as condições para essa simulação são exibidas na figura abaixo.

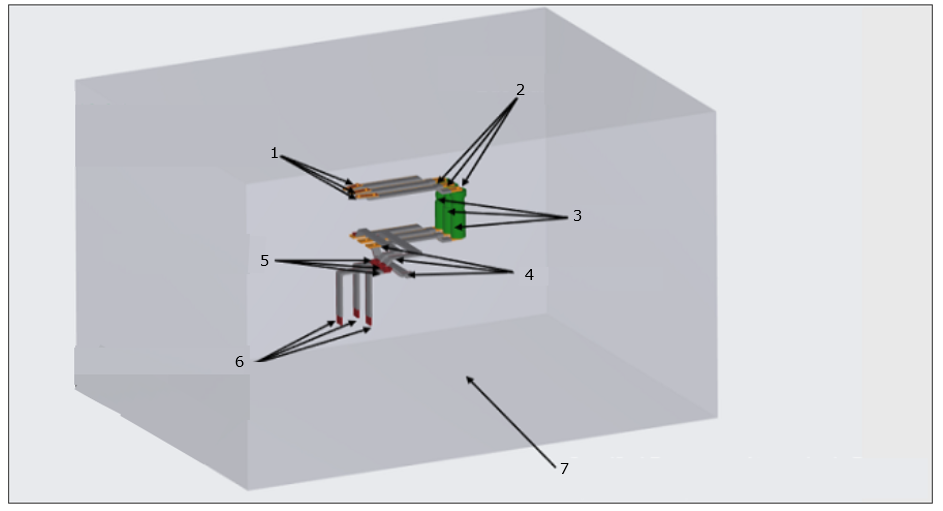

Visão geral do problema – Campo elétrico
1. Entrada de corrente
Temperatura especificada — 90 C
Corrente total especificada — 250 A
2. Barramentos
3. Hastes de corrente alternada
4. Isolantes
5. Terminais de cobre
6. Saída de corrente
Temperatura especificada — 160C
Voltagem especificada — 0 V
7. Pressão especificada — Pressão atmosférica
Temperatura especificada — 25 C
Os exercícios na simulação de análise de fluxo são:
