Inversor de potência com transferência de calor conjugada: Exercício 2 — Preparando a malha
1. Na árvore de análise de fluxo selecione Domínios.
2. No painel de propriedades, na aba Malha, para Geração de malha, especifique os valores a seguir:
◦ Tamanho máximo da célula — 0.02
◦ Tamanho mínimo da célula — 0.0007
◦ Tamanho da célula em superfícies — 0.01
Os valores são mantidos como configurações default. É possível mudá-las se necessário.
3. Clique em
Gerar malha para criar a malha para o domínio de fluido. Se a caixa de diálogo Informações é aberta, clique em Sim para converter todas as unidades.
Gerar malha para criar a malha para o domínio de fluido. Se a caixa de diálogo Informações é aberta, clique em Sim para converter todas as unidades.4. Clique em
na barra de ferramentas de gráficos para exibir os elementos de estilo. Selecione
Nenhuma oculta,
Linha oculta ou
Estrutura de arame para exibir a malha.
na barra de ferramentas de gráficos para exibir os elementos de estilo. Selecione Nenhuma oculta, Linha oculta ou Estrutura de arame para exibir a malha.5. Desmarque
Corpos CAD.
Corpos CAD.6. Habilitar
Corpos do Flow Analysis.
Corpos do Flow Analysis.7. No painel de funções, clique em
Ativar/Desativar propriedades de vista e selecione as opções a seguir na lista:
Ocultar todas as superfícies,
Ocultar todas as grades e
Ocultar todas as bordas.
Ativar/Desativar propriedades de vista e selecione as opções a seguir na lista: Ocultar todas as superfícies, Ocultar todas as grades e Ocultar todas as bordas.8. Em Domínios, selecione todas as entidades, exceto POWERINVERTER_FLUID e CASING. No painel de vista, clique em
Exibir para exibir os domínios selecionados.

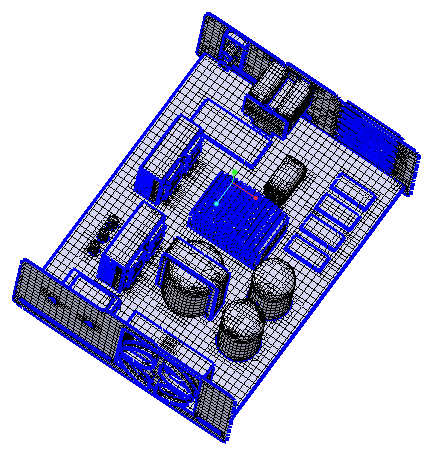

Exibir para exibir os domínios selecionados.9. No painel de propriedades, na aba Vista, defina Grade e Borda como Sim. A malha aparece como exibido na figura.
