Exercício 6 de separador de ciclone — Executando a simulação
 | Pontos de monitoramento devem ser criados antes de executar a simulação. |
1. Na árvore de análise de fluxo, em Física selecione Comum.
2. No painel de propriedades, na aba Modelo, defina valores para as opções conforme listado abaixo:
◦ Número de iterações — 500
◦ Definição de tempo — Simulação de estado estável
◦ Frequência de salvamento de resultados — 500
3. No grupo Executar, clique em
Executar para iniciar a simulação. As configurações default são definidas para Iniciar a partir de valores iniciais e Estável no grupo Executar.
Executar para iniciar a simulação. As configurações default são definidas para Iniciar a partir de valores iniciais e Estável no grupo Executar.4. Se a caixa de diálogo Informações for aberta, clique em Sim para gerar a malha e continuar.
5. Clique em

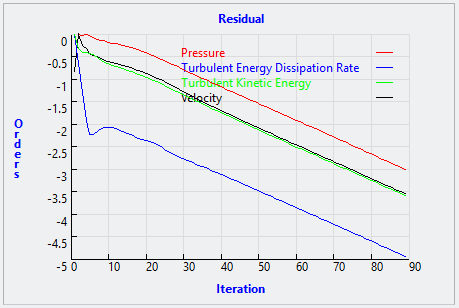

Painel de plotagem XY para ver os resíduos para a simulação estável.
Painel de plotagem XY para ver os resíduos para a simulação estável.| | O critério de convergência default é 0.001 para simulações de estado estável. Quando os resíduos para todas as variáveis são reduzidos em 3 ordens ou o número máximo de iterações é alcançado, o cálculo continua com o próximo passo de tempo. |
6. Clique em OK quando a simulação for concluída.
