Seleção de elementos de malha em estilo livre
O mecanismo de seleção de estilo livre é descrito na tabela a seguir.
|
Mecanismo de seleção
|
Seleção
|
|---|---|
|
Filtro de seleção
|
Selecione um ou mais elementos de malha usando o filtro de seleção na barra de status. Você também pode usar o filtro para selecionar planos e superfícies planares ao executa operações de espelhamento e alinhamento.
|
|
Seleção de loop completo
|
Selecione uma aresta ou uma face, mantenha a tecla SHIFT pressionada e selecione a mesma aresta ou face novamente para completar o loop.
|
|
Seleção de loop parcial
|
Selecione um ou mais elementos de malha de diferentes tipos, por exemplo, faces, vértices e arestas. Mantenha a tecla SHIFT pressionada e selecione elementos de malha do mesmo tipo como a seleção anterior para criar um loop parcial.
|
|
Seleção de loop múltiplo
|
Use os métodos de seleção de loop parcial ou completo para selecionar o primeiro. Mantenha a tecla CTRL pressionada e selecione um novo elemento de malha. Mantenha as teclas CTRL + SHIFT pressionadas para selecionar o próximo loop.
|
|
Seleção de região
|
Arraste o ponteiro para criar uma caixa retangular e selecionar todos os elementos de malha dentro da caixa. Os elementos são selecionados com base no filtro de seleção. Mantenha a tecla CTRL pressionada e arraste o ponteiro para criar uma nova caixa para adicionar ao conjunto de seleção.
|
Seleções mistas para operações de estilo livre
É possível selecionar os elementos de malha em qualquer ordem para realizar operações neles. Todos os comandos válidos estão disponíveis na aba Estilo livre conforme você seleciona a combinação de elementos de malha.

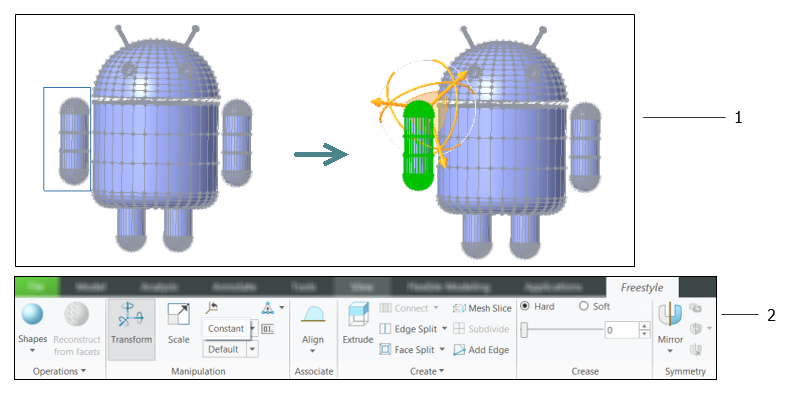

1. A seleção de uma região que contém diferentes tipos de elementos de malha.
2. Os comandos estão disponíveis na aba Estilo livre que suporta os elementos de malha selecionada.
