Parâmetros de módulo
Esta seção explica as configurações para o módulo de Acústica.
Clique em Acústica no módulo de física. Os parâmetros acústicos a serem especificados no painel de propriedades são os seguintes:
• Tipo de análise — Três tipos de análise de modelo acústico estão disponíveis no Creo Flow Analysis. São eles: Origem de banda larga, Tensão de Lighthill e Modelo de Ffowcs Williams-Hawkings, conforme exibido na figura a seguir.

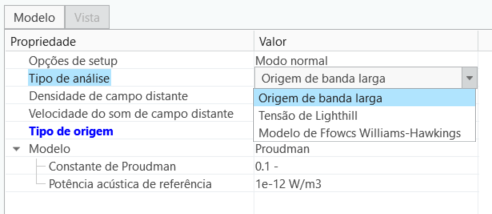

Figura 2. Tipos de análise acústica
• Densidade de campo distante — Densidade de campo distante é a densidade de fluido em uma região distante da origem.
• Velocidade do som de campo distante — Velocidade do som de campo distante é a velocidade do som em uma região distante da origem.
Origem de banda larga
Tem como objetivo modelar as origens de som, mas não o som propagado para os receptores, como um microfone ou um ouvido. Presume-se que o ruído de banda larga tenha um espectro contínuo com a potência acústica distribuída em várias frequências diferentes. Esses modelos podem prever a força das origens de ruído por causa de efeitos, tais como fluxo turbulento da camada de limite ou combinação turbulenta. Os modelos de origem de ruído de banda larga estão disponíveis para simulações estáveis e transientes.
As opções adicionais disponíveis para o modelo de origem de banda larga são:
• Tipo de origem — O tipo de origem pode ser de superfície ou volume, como exibido na figura a seguir.

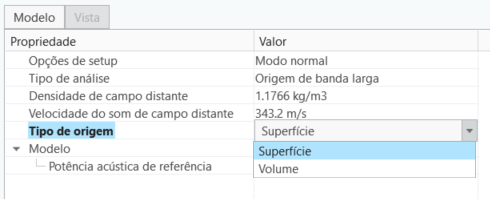

Figura 3. Tipo de origem
◦ Superfície — Essa opção permite que o usuário selecione um limite de superfície como origem.
◦ Volume — Essa opção permite que o usuário selecione um volume como origem.
• Modelo
— O modelo depende do tipo de origem selecionado. As opções disponíveis na lista suspensa de modelo são:
◦ Curle — Esse modelo está disponível somente para o tipo de origem Superfície. Este é um modelo de origem de banda larga para o ruído gerado pela camada de cisalhamento turbulenta. O modelo computa a potência acústica da superfície e depende das variáveis do solver dos módulos de fluxo e turbulência.
◦ Lei de escala — Esse modelo é usado com o tipo de origem Superfície e Volume. O modelo usa uma distribuição de origens para aproximar a potência acústica gerada por flutuações turbulentas no fluxo. Essas origens são calculadas com base nos campos de energia turbulenta e dissipação obtidos a partir de uma simulação de fluxo.
◦ Proudman — Esse modelo está disponível somente para o tipo de origem Volume. Ele computa a potência acústica nos volumes que contêm as origens de ruído, como áreas em torno de pás de ventiladores, fluxos turbulentos combinados em dutos, trocadores de calor, etc. A potência acústica é uma função da energia cinética de turbulência, taxa de dissipação da turbulência, densidade e velocidade do som.

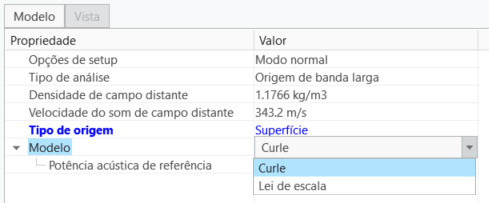

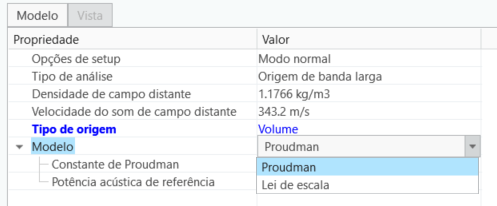

Modelo para origem de superfície  | Modelo para origem de volume  |
Tensão Lighthill
A equação de Lighthill é uma forma da equação de onda não homogênea que descreve a propagação de ondas sonoras em um fluxo de fluido. A tensão de Lighthill é uma medida das origens acústicas em um fluxo de fluido, que ocorrem principalmente por causa de turbulência. Ela representa a força que o fluido exerce sobre o meio ao redor, que produz ondas sonoras, e é o termo de origem na equação de Lighthill. O presente modelo permite ver as tensões de Lighthill no domínio de fluido, habilitando assim a identificação das origens.
O parâmetro adicional a ser especificado nessa análise é:
• Pressão de campo distante — É a pressão em uma região distante da origem.
Modelo de Ffowcs Williams-Hawkings (FWH)
Esse modelo computa a propagação do som da origem para os receptores. Assim, ele pode ser usado para comparações com dados experimentais. Esse modelo é aplicável somente para simulações transientes. Ele tem a opção de fornecer origem de limite e volume.
O parâmetro adicional a ser especificado nessa análise é: Pressão de campo distante.
