Variáveis de saída

Creo Flow Analysis > Pré-processamento > Definindo física > Calor > Variáveis de saída

Variáveis de saída

Esta seção descreve as saídas que é possível obter no módulo de Calor. Os seguintes tipos de dados estão disponíveis para a saída do módulo de Calor:

• Variáveis primárias

• Propriedades

• Variáveis derivadas

• Variáveis de limite

• Quantidades integradas

• Distribuição de coeficiente de calor

• Distribuição de fluxo

• Distribuição de velocidade

• Distribuição de temperatura

Saída das variáveis primárias

As variáveis primárias são as variáveis fundamentais para um dado conjunto de módulos e modelos. Elas são requeridas como parte da solução. Elas podem aparecer na janela de visualização da GUI para entidades geométricas selecionadas, ter a saída gerada no arquivo ASCII Filename_points.txt e ser vistas na GUI como plotagens X-Y para sondas de ponto.

Principais variáveis para o módulo de calor
Legenda na GUI	Legenda no menu de plotagem X-Y da GUI	Legenda em points.txt	Legenda em integral.txt	Definição	Unidades	Opções de exibição/saída
Temperatura	Temperatura	T_	ND	Temperatura	K	Em um ponto e na janela de exibição GUI

• As principais variáveis para sondas de ponto são automaticamente ativadas e armazenadas no arquivo ASCII Filename_points.txt

• As principais variáveis têm a saída gerada para Filename_points.txt. Elas podem ser selecionadas e aparecerão na plotagem X-Y.

• As principais variáveis são automaticamente ativadas para as entidades geométricas selecionadas como limites, superfícies derivadas, interfaces, aprimoramentos, partículas e volumes, dependendo dos módulos e modelos que são selecionados.

• As principais variáveis para o módulo de Calor podem aparecer na janela de visualização de GUI para as entidades geométricas selecionadas.

Saída das variáveis de propriedade

As variáveis de propriedade são as propriedades físicas para os·fluidos e sólidos no domínio e são necessárias como parte da solução. Elas podem aparecer na janela de visualização de GUI para as Entidades geométricas selecionadas. Também têm a saída gerada no arquivo ASCII Filename_points.txt e aparecem na GUI como uma plotagem X-Y para sondas de ponto.

Propriedades físicas para o módulo de calor
Legenda na lista de variáveis na GUI	Legenda no menu de plotagem X-Y da GUI	Legenda em points.txt	Legenda em integral.txt	Definição	Unidades	Opções de exibição ou saída
Condutividade de calor	ND	ND	ND	Condutividade efetiva	W/m-K	Em um ponto e na janela de exibição GUI
Capacidade de calor	ND	ND	ND	Capacidade térmica efetiva	J/kg-K	Em um ponto e na janela de exibição GUI

Saída de propriedade física para o módulo de Calor:

• Ativado automaticamente para as entidades geométricas selecionadas, além de sondas de ponto, dependendo dos modelos que estão selecionados.

• Podem aparecer na janela de visualização de GUI para·as entidades geométricas selecionadas, tais como limites, superfícies derivadas, interfaces, aprimoramentos, partículas ou volumes.

Saída para variáveis derivadas

As variáveis derivadas são dados de engenharia calculados a partir das variáveis primárias. Elas não são necessárias como parte da solução, entretanto, variáveis derivadas podem fornecer informações valiosas para a análise dos resultados. As variáveis derivadas podem aparecer na janela de visualização da GUI para entidades geométricas selecionadas, também podem ter a saída gerada no arquivo ASCII Filename_points.txt e podem ser vistas na GUI como uma plotagem X-Y para sondas de ponto selecionado.

Variáveis derivadas para o módulo de calor
Legenda na lista de variáveis derivadas na GUI	Legenda no menu de plotagem X-Y da GUI	Legenda em point.txt	Legenda em integral.txt	Definição	Unidades	Opções de exibição ou saída	Comentários
Entalpia total	Entalpia total	Et_	ND	Entalpia total	J	Em um ponto e na janela de exibição GUI
Energia interna total	Energia interna total	Ht_	ND	Energia interna total	J/kg	Igual
Temperatura total	Temperatura total	Tt_	ND	Temperatura total	K	Igual

A saída de variável derivada para o módulo de Calor é descrita a seguir::

• Ativada automaticamente para entidades geométricas selecionadas, (além de sondas de pontos), dependendo dos modelos que são selecionados.

• Podem aparecer na janela de visualização de GUI para as entidades geométricas selecionadas como limites, superfícies derivadas, interfaces, aprimoramentos, partículas e volumes.

Saída para variáveis de limite

As variáveis de limite são dados associados a um limite. Embora não seja necessário como parte da solução, as variáveis de limite podem fornecer informações valiosas para a análise dos resultados. Elas podem aparecer na janela de visualização de GUI para as entidades geométricas selecionadas.

Variáveis derivadas para o módulo de fluxo de calor
Legenda na lista de variáveis derivadas na GUI	Legenda no menu de plotagem X-Y da GUI	Legenda em points.txt	Legenda em integral.txt	Definição	Unidades	Opções de exibição ou saída	Comentários
Fluxo de calor	ND	ND	ND		W/m2	Na janela de exibição de GUI	Limites e interfaces
Coeficientes de calor	ND	ND	ND		W/m2-K	Mesmo que acima	Mesmo que acima

Saída de quantidades integradas

A saída integrada é quantidades que são integradas sobre um limite, interface ou volume. Quando disponíveis e ativadas, elas são armazenadas no arquivo ASCII Filename_integrals.txt e também podem aparecer na GUI usando a plotagem X-Y.

Valores integrados para o módulo de calor
Legenda nas propriedades de GUI	Legenda no menu de plotagem da GUI	Legenda em integral.txt	Unidades	Definição	Entidade geométrica relevante
Temperatura	Temperatura	T	K	Temperatura média da área	Limites e interfaces
Temperatura total	Temperatura total	Tt	K	Temperatura média total da área	Limites e interfaces
Fluxo por área	Fluxo	q	W/m2	Fluxo de calor médio da área	Limites e interfaces
Fluxo total	Fluxo total	Q	W	Fluxo de calor total	Limites e interfaces
Média de massa Tot. Entalpia	Média de massa Tot. Entalpia	Tt_m	J/kg	Entalpia média de massa	Limites e interfaces
T	T	T	K	Temperatura média do volume	Volume
Média de massa Temperatura	Média de massa Temperatura	T_m	K	Temperatura média de massa	Volume
Entalpia	Entalpia	h	J/kg	Entalpia média do volume	Volume
Média de massa Entalpia	Média de massa Entalpia	h_m	J/kg	Entalpia total média de massa	Volume
Entalpia integrada	Entalpia integrada	H	J	Energia interna média do volume	Volume
Entalpia total	Entalpia total	ht	J/kg	Energia interna total média do volume	Volume
Média de massa Tot. Entalpia	Média de massa Tot. Entalpia	ht_m	J/kg	Entalpia média de massa	Volume
Tot. integrado Entalpia	Tot. integrado Entalpia	Ht	J	Soma da energia interna	Volume
Energia	Energia	e	J/kg	Entalpia média	Volume
Média de massa Energia	Média de massa Energia	e_m	J	Entalpia média de massa	Volume
Energia integrada	Energia integrada	E	J	Soma da energia	Volume
Energia total	Energia total	et	J/kg	Energia total média	Volume
Média de massa Tot. Energia	Média de massa Tot. Energia	et_m	J/kg	Energia total média de massa	Volume
Tot. integrado Energia	Tot. integrado Energia	Et	J	Soma da energia interna total	Volume

Saída da distribuição de coeficiente de calor

A distribuição do coeficiente de calor para os Limites selecionados pode ter a saída gerada como o arquivo Filename_boundary_h_bc.txt separado. A saída da distribuição do coeficiente de calor está ativada para um Limite selecionado sob o módulo de Calor no painel de propriedades.

O coeficiente de calor e as coordenadas do limite são armazenados em Filename_boundary_h_bc.txt:

Quando o estado Estável estiver selecionado, a distribuição do coeficiente de calor terá a saída gerada uma vez no final da execução. Quando Transiente é selecionado a distribuição do coeficiente de calor tem a saída gerada na mesma frequência com que os arquivos de resultados são salvos, no final da execução.

A distribuição do coeficiente de calor está disponível para os limites Saída, Temperatura especificada e Especificar temperatura total.

Saída de distribuição de fluxo

A saída de Distribuição de fluxo está ativada para um Limite selecionado sob o módulo de Calor no painel de propriedades. A distribuição fluxo para o Limite selecionado pode ter a saída gerada no arquivo Filename_boundary_q_bc.txt.

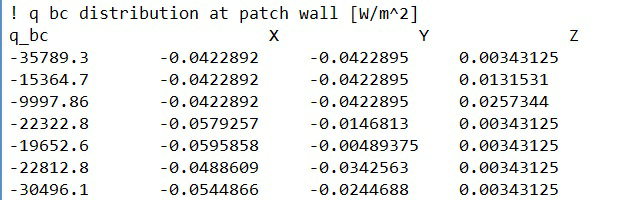

O fluxo e coordenadas do limite armazenados em Filename_boundary_q_bc.txt são mostrados a seguir:

A distribuição de fluxo é a saída de uma vez no final da execução de um estado Estável ou na mesma frequência que o arquivo de resultados é salvo para uma execução Transiente. Distribuição de fluxo está disponível para os limites Adiabático, Convecção/Radiação, Saída, Fluxo de calor especificado, Temperatura especificada e Especificar temperatura total.

Saída de distribuição de temperatura

A saída de distribuição de temperatura está ativada para um limite selecionado sob o módulo de Calor no painel de propriedades.

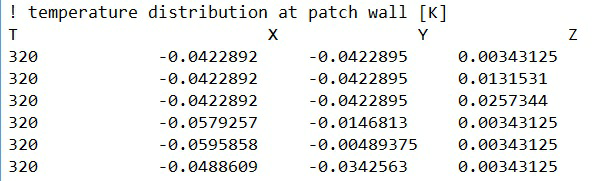

A distribuição de temperatura para limites selecionados pode ter a saída gerada como um arquivo separado Filename_boundary_temperature.txt. A temperatura e coordenadas do Limite armazenadas em Filename_boundary_temperature.txt são:

A Distribuição de temperatura tem a saída gerada uma vez no final da execução de um estado Estável ou na mesma frequência que o arquivo de resultados é salvo para uma execução Transiente. Distribuição de temperatura está disponível para Adiabático, Convecção/Radiação, Saída, Fluxo de calor especificado, Temperatura especificada, Especificar temperatura total e Simetria e Limites.
