Para inserir texto adicional
O comando Texto adicional permite que você especifique o texto adicional que é exibido junto com a tolerância geométrica, fora e dentro do quadro. O comando fornece o painel deslizante para especificar o texto adicional que é exibido com o símbolo de tolerância. Além do suporte ao texto de dimensão, balões de parâmetro também têm suporte no texto adicional da tolerância geométrica.

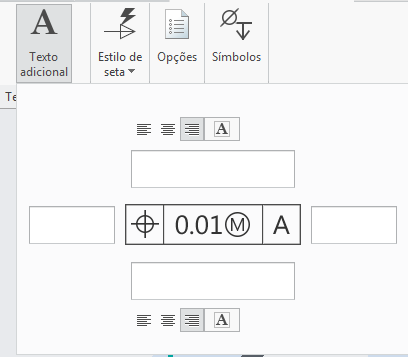

O comando e o painel deslizantes subjacentes são ativados para cada tolerância criada recentemente. O painel deslizante fornece quatro caixas de texto que permitem digitar um texto exibido acima, abaixo, à esquerda e à direita do quadro.

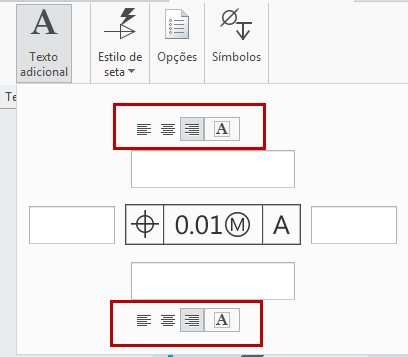

A seguir, estão quatro botões de alternar disponíveis para mudar a fonte do texto, que estão acima e abaixo da tolerância:
• Alinhar texto à esquerda - alinha o texto especificado para o texto acima da tolerância à esquerda.
• Alinhar texto à direita - alinha o texto especificado para o texto abaixo da tolerância à direita.
• Centralizar o texto - alinha o texto no centro.
• Contornar o texto com a caixa - circula o texto com a caixa.
