Símbolos do padrão ISO
O Creo fornece um conjunto de símbolos padrão que podem ser usados além dos símbolos que você definir. A galeria de símbolos contém os símbolos que estão em conformidade com os padrões ISO:
• ISO 13715:2017
• ISO 21204:2020

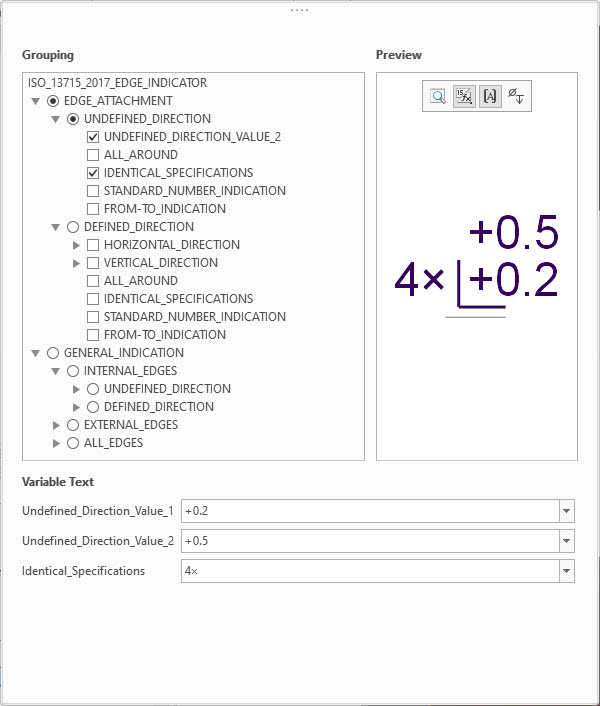

ISO 13715:2017
Esse símbolo é criado de acordo com o as diretrizes do padrão ISO 13715:2017. É possível usar esse símbolo para indicar requisitos para arestas com forma indefinida.
As opções de agrupamento disponíveis para o símbolo ISO_13715_2017 são:
• Edge Attachment — Selecione quando o símbolo é anexado a uma aresta. Marque ou desmarque as opções de agrupamento para especificar a direção do símbolo. As opções de agrupamento a seguir estão disponíveis para anexação à aresta:
◦ Undefined Direction — Selecione quando a direção da aresta passante ou de contrassaída não é especificada para uma direção específica.
▪ Undefined Direction Value 2 — Adicione uma segunda linha para especificar o requisito para a direção indefinida.
▪ All Around — Selecione para aplicar a indicação "toda região ao redor" para o indicador de aresta.
▪ Identical Specifications — Selecione para indicar o número de elementos que estão usando a mesma definição de símbolo.
▪ Standard Number Indication — Selecione para especificar o número padrão ISO para referência.
▪ From To Indication — Selecione para especificar a extensão à qual a indicação de símbolo é aplicada. Por exemplo, de A até B.
◦ Defined Direction — Selecione quando a direção da aresta passante ou de contrassaída precisar ser especificada de forma explícita.
▪ Horizontal Direction — Selecione para especificar a direção horizontal para o requisito de aresta.
Horizontal Direction Value 2 — Adicione uma segunda linha para especificar o requisito para a direção horizontal.
▪ Vertical Direction — Selecione para especificar a direção vertical para o requisito de aresta.
Vertical Direction Value 2 — Adicione uma segunda linha para especificar o requisito para a direção vertical.
◦ General Indication — Selecione para indicar o tipo de indicação de aresta geral. Marque ou desmarque as opções de agrupamento para especificar a direção e o tipo da indicação de aresta.

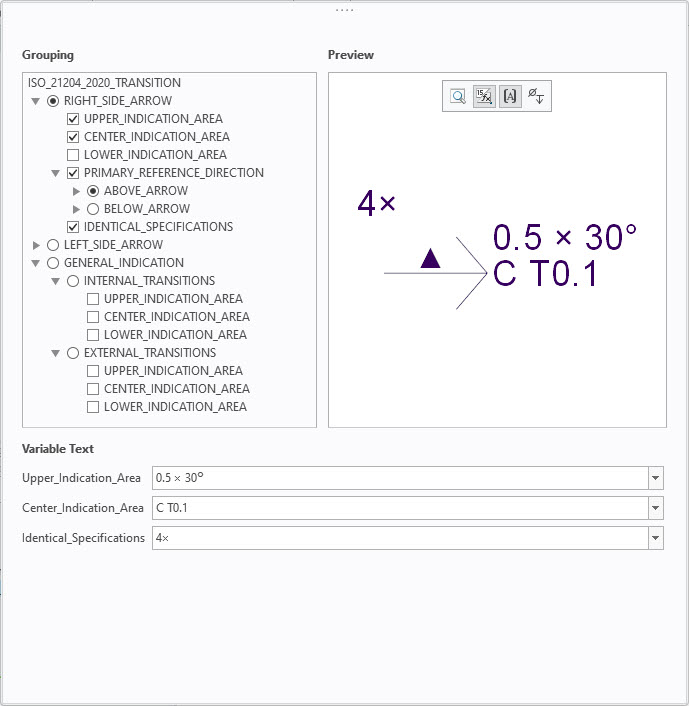

ISO 21204:2020
Esse símbolo é criado de acordo com o as diretrizes padrão ISO 21204:2020. É possível usar esse símbolo para indicar uma transição entre elementos integrais adjacentes.
As opções de agrupamento disponíveis para o símbolo ISO 21204:2020 são:
• Right Side Arrow — Selecione para exibir a direção do símbolo de transição como uma seta para a direita. Marque ou desmarque as opções de agrupamento para especificar o local das especificações de transição na instância de símbolo.
◦ Upper Indication Area — Selecione para exibir as especificações de transição acima da seta do indicador de transição.
◦ Center Indication Area — Selecione para exibir as especificações de transição no mesmo local que a seta do indicador de transição.
◦ Lower Indication Area — Selecione para exibir as especificações de transição abaixo da seta do indicador de transição.
◦ Primary Reference Directions — Selecione para exibir a direção da seção de referência adjacente primária.
◦ Identical Specifications — Selecione para indicar o número de elementos que estão usando a mesma definição de símbolo.
• Left Side Arrow — Selecione para exibir a direção do símbolo de transição como uma seta para a esquerda. As outras opções de agrupamento da seta para a esquerda são semelhantes às da seta para a direita.
• General Indication — Selecione para indicar o tipo de indicação de transição geral.
◦ Internal Transitions — Selecione para indicar se a transição é interna. Marque ou desmarque as opções de agrupamento para especificar o local das especificações de transição na instância de símbolo.
◦ External Transitions — Selecione para indicar se a transição é externa. Marque ou desmarque as opções de agrupamento para especificar o local das especificações de transição na instância de símbolo.
