O GD&T Advisor é um aplicativo a ser usado em conjunto com o Creo para definir corretamente o dimensionamento e tolerância de uma peça. A filtragem inteligente do GD&T foi desenvolvida para orientar e aconselhar o usuário com base no padrão de tolerância selecionado.

Este documento descreve as limitações mais significativas dessa versão do GD&T Advisor. Em alguns casos, elas pode ocorrer devido a limitações nas capacidades do Creo. Tenha em mente que o GD&T é um tópico muito grande, portanto, pode haver limitações adicionais além dos descritos aqui.

Entendendo as limitações do aplicativo, você pode evitar tentando fazer fazer coisas que não é projetado para dar suporte. No entanto, é importante entender que o GD&T Advisor é uma ferramenta usada para tornar a criação de anotação GD&T no Creo rápida, fácil e correta (de acordo com o padrão de tolerância selecionado)l. Em algumas peças, você poderá usar o GD&T Advisor para criar a maioria das anotações necessárias, mas não todas. As anotações restantes podem ser criadas geralmente usando a funcionalidade nativa do Creo.

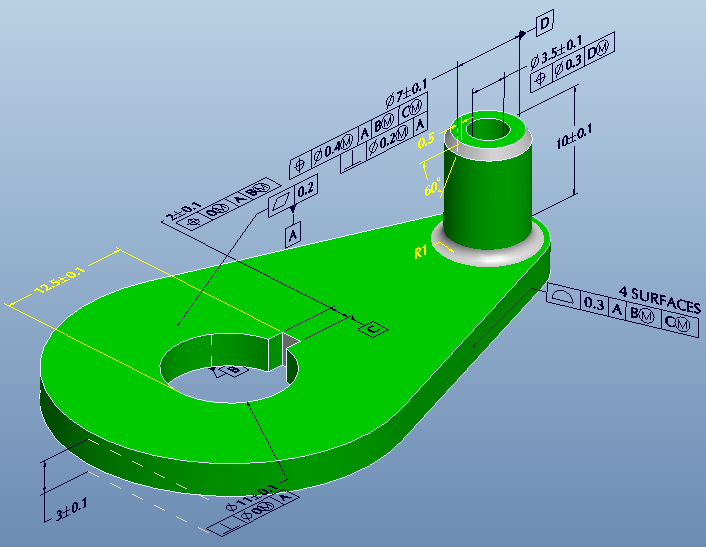

A figura abaixo mostra uma peça na qual todas as dimensões e tolerâncias geométricas foram totalmente definidas. As anotações em preto foram definidas no GD&T Advisor. No entanto, devido a algumas limitações do GD&T Advisor (conforme descrito neste documento), alguns elementos e dimensões não foram totalmente suportados. No entanto, as anotações restantes foram criadas usando a funcionalidade nativa do Creo (mostrada em amarelo). A única limitação do Creo nesse sentido se refere às anotações que não puderam ser avaliadas para correção e não são consideradas ao determinar o estado de restrição das superfícies.

Tenha em mente que muitas dessas limitações serão verificadas em versões futuras do software.

O GD&T Advisor ajuda a definir a GD&T adequadamente e associar as dimensões para cada elemento de peça, além de criar automaticamente anotações nativas no Creo. GD&T Advisor fornece ferramentas para visualizar a integridade de dimensionamento e tolerância. Ele também avalia a conformidade com as regras do padrão de tolerância selecionado e boas práticas, fornecendo feedback no formulário de informação, alerta e mensagens de erro.

Em geral, as dimensões devem ser criadas no Creo. Em alguns casos, as dimensões podem ser associadas aos elementos do GD&T Advisor, nesse caso elas serão consideradas na visualização e avaliação do esquema. Em outros casos, como ajuste de dimensões angulares, elas não podem ser associadas ao elemento GD&T Advisor, mas ainda podem ser mostrados como parte do esquema de dimensionamento concluído.

Todas as dimensões de tamanho devem ser definidas no modelo CAD (ou como dimensões paramétricas ou de anotação). O GD&T Advisor suporta a capacidade de associar as dimensões do tamanho ao elemento relacionado. Em alguns casos, as dimensões de tamanho são inerentes ao elemento (por exemplo, furo, placa cônica etc.). No entanto, também pode haver uma dimensão de tamanho entre elementos opostos e separados. A tabela a seguir mostra as possíveis combinações de elementos para definir uma dimensão de tamanho. Os valores em cada célula da tabela indicam se o GD&T Advisor suporta aplicar uma dimensão de tamanho entre o par de elementos.

Na tabela anterior, para as origens de plano e cilindro, as referências denotam condições comuns.

* Nota: Comprimento do furo alongado suportado

Os exemplos a seguir mostram as dimensões de tamanho que não podem ser associadas a elementos no GD&T Advisor.

Como mencionado anteriormente, todas as dimensões são definidas no sistema CAD, então a única limitação é que o GD&T Advisor não pode associar o elemento às dimensões mostradas nestes exemplos. A dimensão ainda pode ser parte do esquema de dimensão concluído para a peça, mas as dimensões não podem ser avaliadas pelo GD&T Advisor.

A tabela a seguir mostra as combinações possíveis de elementos para definir uma dimensão de ajuste. Os valores em cada célula na tabela indicam se o GD&T Advisor suporta aplicar uma dimensão de ajuste entre o par de elementos.

Na tabela anterior, para a origem do plano, a referência indica uma condição comum.

Lembre-se que os padrões de tolerância geralmente evitar usar as dimensões de ajuste para localizar elementos críticos.

É prática comum para definir a profundidade de uma opção de rebaixo de furo, como mostra a figura abaixo. No entanto, este esquema não é suportado no Advisor GD&T.

O esquema de dimensão mostrado aqui pode ser definido no Creo, mas não é suportado no Advisor GD&T.

Dimensões angulares, como as mostradas abaixo, podem ser incluídas no esquema de dimensão concluído, mas não podem ser avaliadas pelo Advisor GD&T.

O GD&T Advisor não suporta dimensões para a geometria de construção, a exemplo da dimensão de diâmetro mostrada aqui.

Não é possível definir uma haste cônica cujo diâmetro de calibre é guiado pelo elemento de haste adjacente no Advisor GD&T.

O tamanho e o local de superfícies esféricas ou cilíndricas às vezes são implícitos pela topologia do elemento, mas essas condições não são suportadas no Advisor GD&T.

Os seguintes tipos de elemento não são suportados no GD&T Advisor:

Você pode usar a funcionalidade nativa do Creo para definir as dimensões e tolerâncias para esses tipos de elemento, mas as restrições não podem ser avaliadas no GD&T Advisor.

O GD&T Advisor não suporta tolerâncias geométricas que requeiram uma especificação de direção, como uniformização em uma superfície planar, pois não há nenhuma maneira prática para especificar a direção.

O GD&T Advisor não suporta tolerâncias bidirecionais de posição em um elemento de furo ou haste.

O GD&T Advisor não suporta:

No entanto, estes podem ser definidos usando a funcionalidade nativa do Creo.

De acordo com a ASME Y 14.41 e a ISO 16792, as dimensões básicas podem ser obtidas consultando o modelo. Portanto, geralmente não é necessário exibir dimensões básicas.

O GD&T Advisor não suporta:

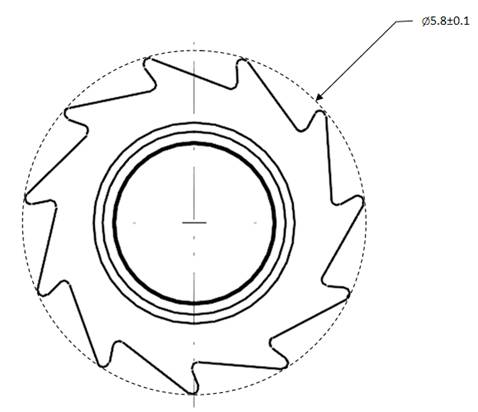

O GD&T Advisor não suporta um método para definir efetivamente o esquema para um elemento irregular de tamanho, como um hexadecimal irregular ou um padrão de elemento hexadecimal.

O GD&T Advisor funciona somente com a representação mestre. Ele não funciona com representações simplificadas.

O GD&T Advisor não tem suporte para anotar várias instâncias de uma peça de tabela de família. Para evitar problemas de dados corrompidos, o GD&T Advisor só funciona em uma única instância de peça de tabela de família.

O GD&T Advisor lê o arquivo AppOptions.xml durante a inicialização do aplicativo. Portanto, recomenda-se definir o caminho para .xml no arquivo de configuração gdt_advisor_app_options_file antes de iniciar o GD&T Advisor.

Se o local do arquivo .xml for definido ou mudado durante a sessão, o resultado esperado não será fornecido.
