Para mudar as direções da seta de dimensão
É possível girar pelas várias direções de seta para cada definição de orientação de texto.

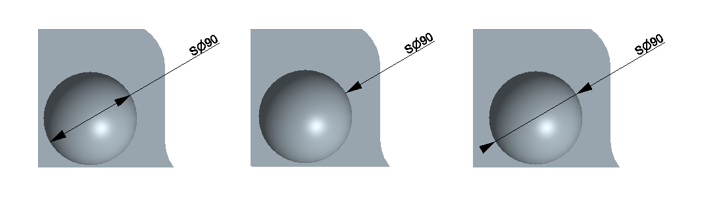

Por exemplo, quando a opção de detalhes text_orientation está definida como Parallel to and above leader, o comando Inverter setas girará entre as seguintes exibições de seta para dimensões de diâmetro:

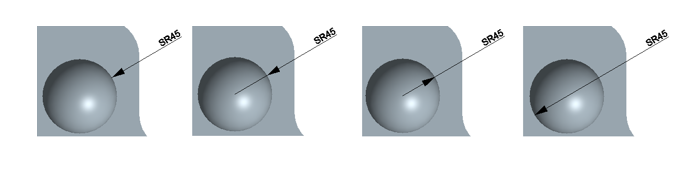

Da mesma forma, as exibições de seta para dimensões de raio·(com o texto de dimensão colocado fora) serão da seguinte forma:

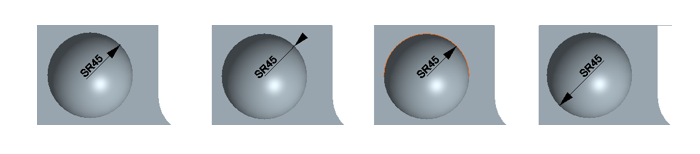

As exibições de seta para dimensões de raio (com o texto de dimensão colocado dentro) serão da seguinte forma:
Durante a colocação de uma dimensão de raio, a exibição de seta dependerá do local do ponteiro.
É possível mudar a direção da seta de uma dimensão das seguintes formas:
• Selecione a dimensão e clique em
Inverter setas na minibarra de ferramentas.
Inverter setas na minibarra de ferramentas.• Selecione a dimensão. Clique na dimensão novamente e mantenha o botão esquerdo do mouse pressionado. Clique com o botão direito para inverter a direção da seta.
• Selecione a dimensão, a aba da faixa de opções Dimensão é aberta. Clique no botão Exibir para abrir o painel Exibir e clique em Inverter para mudar a direção da seta.
