Como criar parâmetros na definição com base em modelo
É possível predefinir os nomes de parâmetro para um símbolo 3D e de desenho (usando a aba Parâmetros de agrupamento e texto variável). No entanto, os parâmetros são criados somente em instâncias de símbolo 3D (definição com base em modelo) à medida que você coloca a instância de símbolo. Os parâmetros criados estão visíveis na caixa de diálogo Parâmetros e eles são usados futuramente para procedimentos de manufatura e inspeção downstream.
 |
A geração de parâmetros têm suporte somente para a definição com base em modelo, e não para símbolos 2D ou acabamento de superfície.
|

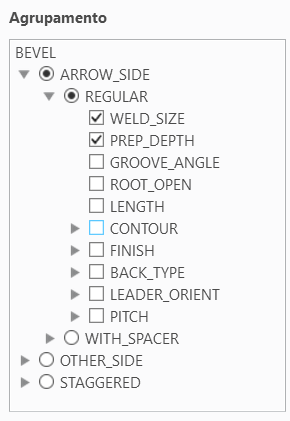

Quando você coloca uma instância de símbolo na definição com base em modelo, somente os parâmetros derivados de agrupamento e texto variável da personalização de símbolo (caixa de diálogo Personalização de símbolo) são criados na caixa de diálogo Parâmetros. Ao atualizar a personalização de símbolo, os parâmetros adicionais relevantes são criados para a instância de símbolo e os parâmetros que não são relevantes ficam ocultos para essa instância de símbolo. Por exemplo, se você coloca uma instância de símbolo e os parâmetros definidos para essa instância de símbolo são WELD_SIZE, PREP_DEPTH e GROOVE_ANGLE.

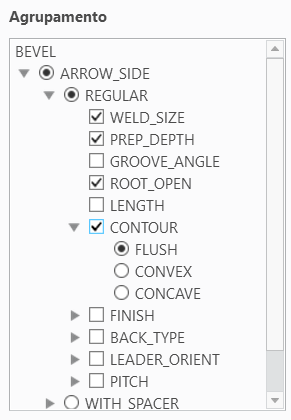

Em Personalização de símbolo, se você modifica parâmetros para a instância de símbolo para adicionar ROOT_OPEN e CONTOUR e remover GROOVE_ANGLE, a instância de símbolo é atualizada para incluir os parâmetros recém-adicionados e o parâmetro removido será ocultado.
Da mesma forma, você também pode modificar selecionando um grupo de parâmetros totalmente diferente. Os parâmetros comuns serão retidos e os parâmetros que não são mais relevantes serão ocultados.
