No exemplo a seguir, o custo de usinagem deve ser calculado e exibido para cada passo na tabela de processo. Por exemplo, assume-se que o custo de usinagem por hora seja US$ 8.5.

Para fazer isso, defina um parâmetro global e uma relação global. O resultado desta relação é o custo da usinagem. Esse valor pode ser exibido na tabela de processo usando o construtor de vista.

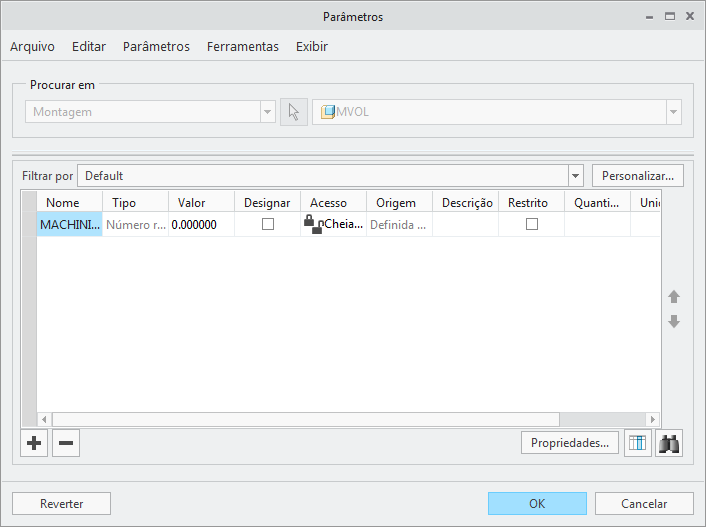

Clique em Ferramentas > Parâmetros globais. A caixa de diálogo Parâmetros será exibida. Adicione MACHINING_COST como parâmetro global e clique em OK.

Clique emFerramentas > Relações globais. A caixa de diálogo Relações será aberta. Insira a relação a seguir:

Clique em OK.

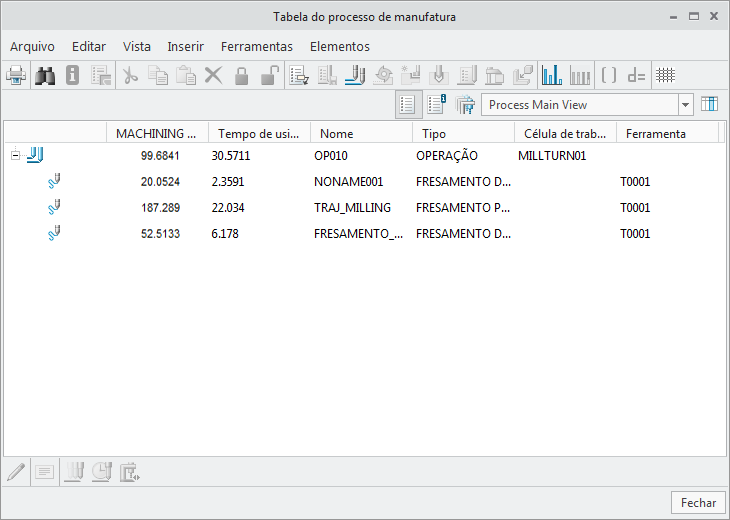

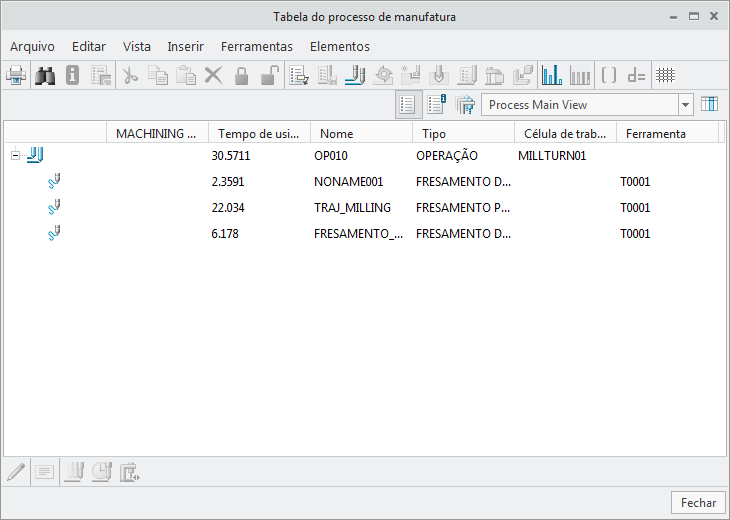

Use o construtor de vista para adicionar o parâmetro global MACHINING_COST à tabela de processo. O Creo NC calcula e exibe o preço da usinagem para cada passo com base na relação especificada na coluna MACHINING_COST.
