Exemplo: Criando um contato com uma região de interação

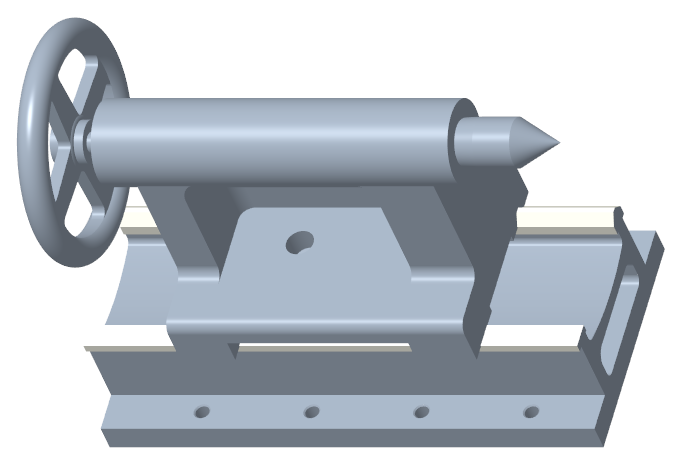

No exemplo a seguir, criaremos um contato entre e barramento e o cabeçote móvel de um torno.
Fluxo de trabalho:
1. Defina um contato.
2. Especifique uma região de interação.
Definir um contato
1. Abra a peça.
2. Clique em > . O aplicativo de design generativo é aberto.
3. Clique em Geometria inicial e selecione o cabeçote móvel do torno na janela de gráfico.
A geometria inicial é exibida na cor azul semitransparente.
4. Clique em Contato. A caixa de diálogo Definição de contato é aberta.
5. Selecione a geometria inicial como primeira referência.
6. Especifique 10 mm como valor de ajuste.
7. Selecione o barramento do torno na janela de gráfico como segunda referência.

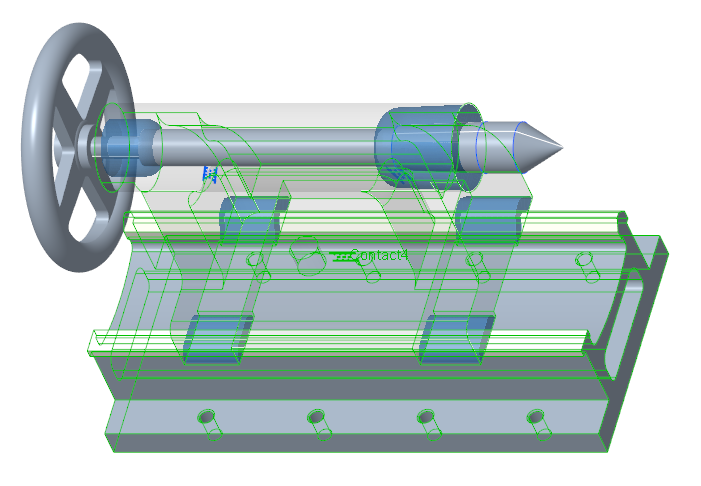

Um ajuste rolling ball é criado em quatro lugares, ao redor das guias do torno.

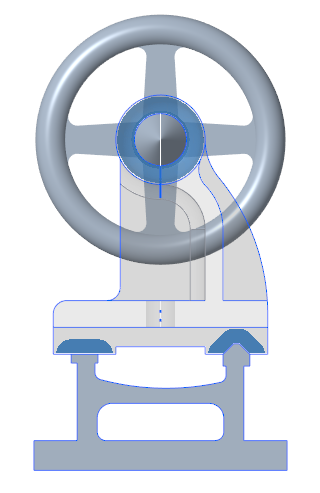

8. Clique em > . O contato é exibido em torno da superfície planificada e da superfície em forma de V das guias do torno.
9. Clique em > .
Especificar uma região de interação
1. Clique dentro da caixa Região de interação.
2. Selecione as superfícies em forma de V da guia do torno na janela de gráfico.

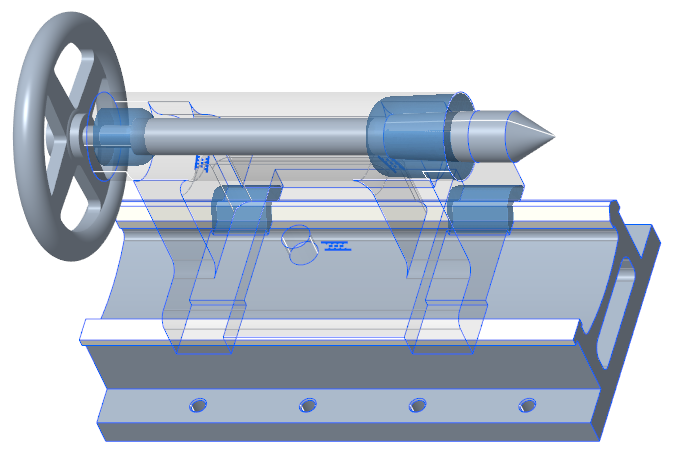

3. Clique em OK. O contato é criado somente em torno da região de interação.

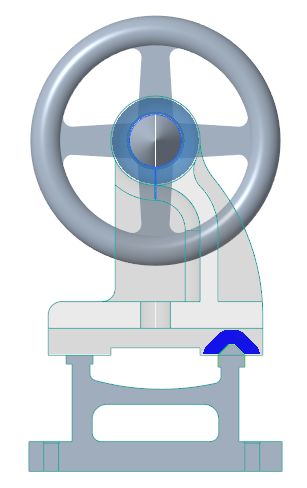

4. Clique em > . O contato é exibido ao redor da superfície em forma de V da guia do torno.
