Cabeamento > Sobre spools > Criar spools
Criar spools
O spool define parâmetros para fios, cabos, isolamentos ou alguns elementos cosméticos. O cabeamento usa informações de spool para criar e regenerar a representação gráfica 3D.
Antes do roteamento, certifique-se de ter um spool disponível. Use a caixa de diálogo de parâmetros elétricos para criar e modificar spools. Atualizações dos parâmetros de spool após o roteamento são refletidas no modelo gráfico 3D após a regeneração.
Parâmetros de spool
A tabela a seguir mostra todos os parâmetros de spool do sistema. Ela também mostra qual parâmetro é requerido, opcional e recomendado para o tipo específico de spool. Além disso, é possível adicionar um parâmetro definido pelo usuário para definir requisitos específicos.
• R = Requerido
• O = Opcional
• RD = Recomendado
Parâmetros
Descrição
Fio
Cabeamento
Condutor do cabo
Isolamento
Cosmético
Marcador
Braçadeira
NAME
Nome do spool.
R
R
R
TYPE
O tipo de spool.
WIRE
PREFAB
SHEATH
MARKER
SHEATH_TYPE
Especifica o tipo de isolamento para esse spool. Os valores válidos são fita, tubo e encolhimento
R
PN
O número da peça do cliente (usuário)
R
R
R
R
R
R
R
MANUFACTURER
Nome o fornecedor.
R
R
R
R
R
R
R
MANUFACTURER_PN
O número da peça emitido pelo fabricante.
R
R
R
R
MIN_BEND_RADIUS
Define o raio de dobra mínimo que o cabo ou isolamento pode fazer quando é roteado.
Quando usado com os parâmetros de spool de cabo DEFINE e ENDDEF para definir um condutor, o valor desse parâmetro substitui o valor do parâmetro DEFAULT_COND_BEND_RAD.
R
R
O
O
THICKNESS
O diâmetro do cabo do tipo ARREDONDAMENTO ou FIO e a espessura do cabo do tipo PLANIFICADO.
Esse valor é utilizado para ajustar a linha central do cabo em relação às superfícies quando um local é colocado.
Quando usado com os parâmetros de spool de cabo DEFINE e ENDDEF para definir um condutor, o valor desse parâmetro substitui o valor do parâmetro DEFAULT_COND_THICKNESS.
R
R
O
UNITS
Define as unidades para a espessura do spool; por exemplo, milímetros, pé ou polegada.
R
R
R
R
NUM_CONDUCTORS
O número total de condutores presentes em um cabo.
R
COLOR
Estabelece a cor do cabo, isolamento do fio ou isolamento. O valor para esse parâmetro precisa ser mapeado até o nome de uma cor no gerenciador de aparências.
RD
RD
RD
RD
DENSITY
Densidade linear; massa por unidade de comprimento. Os parâmetros MASS_UNITS e UNITS também devem ser especificados para o fio, cabo ou isolamento.
Se você não usar os parâmetros MASS_UNITS e UNITS, as unidades default para o valor do parâmetro DENSITY serão derivadas da montagem.
RD
RD
RD
RD
MASS_UNITS
As unidades de massa; por exemplo, onça, libra ou quilograma. Especifica esse parâmetro quando o parâmetro DENSITY é usado.
RD
RD
RD
RD
OUTER_DIAMETER
Indica o diâmetro externo do isolamento do tubo. As unidades usadas são especificadas pelo parâmetro UNITS.
R
PRESHRINK_INNER_DIAMETER
Indica o diâmetro do isolamento de encolhimento antes de encolher. Esse valor especifica somente o diâmetro interno e permite que o sistema verifique a interferência entre o próprio isolamento de encolhimento e os fios, cabos e agrupamentos dentro dele. A espessura do isolamento é especificada pelo parâmetro WALL_THICKNESS. Um valor de 0 (default) força o sistema a não verificar se há alguma interferência.
R
SHEATH_TYPE
Especifica o tipo de isolamento para esse spool. Os valores válidos são fita, tubo e encolhimento
R
WALL_THICKNESS
Indica a espessura do isolamento. As unidades usadas são especificadas pelo parâmetro UNITS.
R
Parâmetros opcionais
DEFAULT_COND_BEND_RAD
Define o raio de dobra mínimo default para todos os condutores no cabo. O valor desse parâmetro pode ser substituído ao especificar um valor para o parâmetro de spool MIN_BEND_RADIUS na definição do condutor.
O
DEFAULT_COND_THICKNESS
Define a espessura default para todos os condutores de um cabo. O valor desse parâmetro pode ser substituído ao especificar um valor para o parâmetro de spool THICKNESS na definição do condutor.
O
COLOR_CODE
Estabelece o código da cor
O
O
O
O
INSUL_TYPE
Descreve o tipo de isolamento, como fibra, teflon ou tefzel.
O
O
O
LINEAR_RESISTANCE
Define a resistência linear para o spool.
O
O
LINESTYLE
Muda o estilo de linha para spools de isolamento ou cabo. Se você definir esse parâmetro para um spool de isolamento, os estilos de linha atribuídos a um agrupamento sobrescreverão esse valor de parâmetro. Estes estilos de linha são permitidos: SOLID FONT (default), DOTFONT, CTRLFONT, PHANTOMFONT, DASHFONT, CTRLFONT_S_L, CTRLFONT_L_L, CTRLFONT_S_S
O
O
O
OUTER_SHIELD_LINEAR_RESISTANCE
Especifica a resistência linear da blindagem externa do fio.
O
SHIELD_TYPE
Uma linha de texto que indica o tipo de blindagem do cabo.
O
SHIELD_LINEAR_RESISTANCE
Especifica a resistência linear da blindagem do fio.
O
CABLE_JACKET_REPORT_NAME
Use o valor default DEFAULT; nesse caso, o nome do cabo será mostrado na tabela de relatório. Qualquer outro valor será interpretado como texto simples. Por exemplo, &cable_name não tem nenhum significado especial.
O
CABLE_SHIELD_REPORT_NAME
Use esse nome para o símbolo de cabo se o cabo for blindado.
O
LIN_CAP_TO_ITEM
Especifica a capacidade elétrica linear entre os itens.
O
LIN_CAP_ITEM_TO_SHIELD
Especifica a capacidade elétrica linear entre os itens e a blindagem.
O
LIN_CAP_ASSEM_ITEM_TO_SHIELD
Especifica a capacidade elétrica linear entre os itens da montagem e a blindagem.
O
OUTER_SHIELD_THICKNESS
Especifica a espessura da blindagem externa do fio.
O
WIRE_CONSTRUCTION
Linha de texto que indica a construção do fio, ou seja, sólido, flexível etc.
WIRE_GAUGE
Linha de texto que indica o calibre do fio.
O
O
WIDTH
Especifica a largura da fita para o isolamento da fita.
Somente cabo chato
Criando um spool
Siga estes passos para criar um spool:
1. Selecione Criar spool na lista suspensa Spools. A caixa de diálogo Criar spool será aberta.
2. Na caixa de diálogo Criar spool, faça o seguinte:
◦ Selecione o tipo de spool.
◦ Insira o Nome do arquivo e o Nome comum. O nome do spool deve ser exclusivo.
◦ Clique em Criar para criar um spool na sessão atual ou clique em Criar e adicionar para criar e adicionar o spool ao chicote.

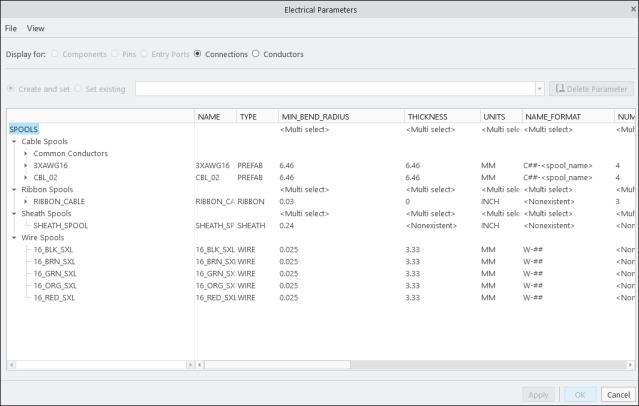

3. Use a caixa de diálogo Parâmetros elétricos para adicionar ou modificar parâmetros e, em seguida, clique em Aplicar.

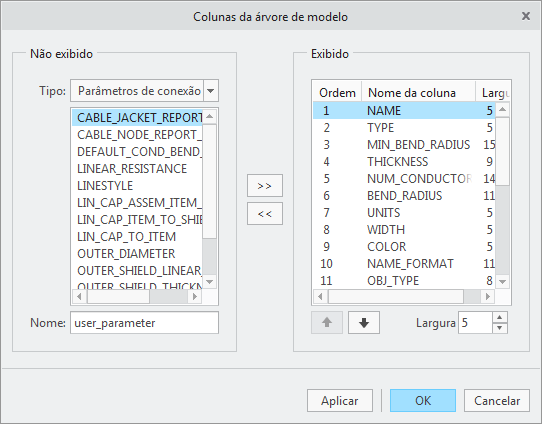

4. Para adicionar parâmetros que não estão disponíveis por default, clique em Ver > Colunas. A caixa de diálogo Colunas da árvore de modelo é aberta.
a. Selecione o parâmetro obrigatório em Não exibido. Se você deseja adicionar parâmetros definidos pelo usuário, digite o nome do parâmetro na caixa Nome.
b. Clique em para adicionar o parâmetro à lista Exibido.
c. Clique em OK para adicionar o parâmetro selecionado à caixa de diálogo Parâmetros elétricos.
5. Clique em OKna caixa de diálogo Parâmetros elétricos. Um novo spool será criado.
*
Salvar o design da montagem de nível superior salva todos os spools no diretório de trabalho.
Clique em Salvar na caixa de diálogo Parâmetros elétricos e selecione um local de salvamento.
Todos os arquivos de spool são salvos com a extensão *.prt.
Personalizando a exibição de parâmetros de spool na biblioteca de spool
A biblioteca de spools tem suporte para a exibição de parâmetros usando um arquivo .lst. Para definir quais parâmetros aparecem e em que ordem, crie ou edite o arquivo spool_index.lst no diretório da biblioteca de spool. Esse arquivo é criado automaticamente no diretório de trabalho ou no diretório de spool se a opção de configuração pro_spool_dir estiver definida.
Esse aprimoramento melhora a usabilidade e fornece maior controle sobre como os dados de spool são apresentados.
Para personalizar a exibição de parâmetros na biblioteca de spool, faça o seguinte:
1. Abra o arquivo spool_index.lst em um editor de texto.
2. Edite a segunda linha para adicionar ou reordenar nomes de parâmetros, exceto para os três primeiros (NAME, TYPE, SHEATH_TYPE). Estes são obrigatórios e não podem ser removidos ou reordenados.
3. Salve o arquivo e atualize o diretório de spool.
