Sobre blindagens
Como rotear manualmente um fio de blindagem
Use este procedimento para rotear manualmente um fio de blindagem. O fio de blindagem está sempre anexado ao isolamento do cabo e é roteado depois de definir os locais do isolamento do cabo.
Consulte a montagem de amostra cabling_assembly.asm para aprender sobre como rotear um fio blindado no modelo de cabeamento. Modelos de amostra estão disponíveis aqui. Abra cabling_assembly.asm. Defina MANUAL_SHIELD como o chicote ativo. Selecione MANUAL_SHIELD na lista
Orientações salvas.
Orientações salvas.1. Clique em
Rotear cabos. A caixa de diálogo Rotear cabos se abre.
Rotear cabos. A caixa de diálogo Rotear cabos se abre.2. Encontre o cabo com os condutores e a blindagem para rotear.
Na montagem de amostra, selecione CABLE_1 na árvore de modelo. Selecione CABLE_1:4 na caixa de diálogo Rotear cabos, clique com o botão direito e clique em Rotear como blindagem.
3. Selecione o cabo na lista e defina os locais De e Até para o isolamento do cabo. O isolamento do cabo é criado na janela de gráfico.

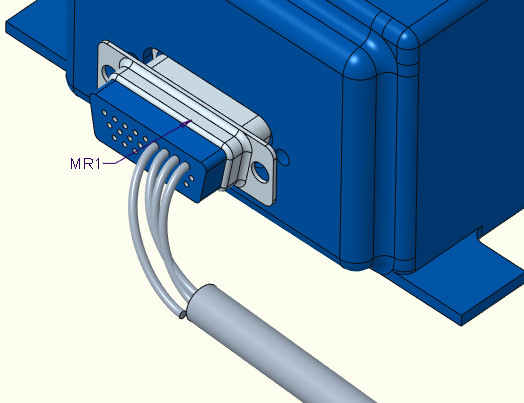

Na montagem de amostra, clique em De e selecione o conector MR1 na janela de gráfico. O menu SELECIONAR PORTA DE ENTRADA aparece. Selecione CS4 e clique em Seleção concluída.
4. Clique em OK.

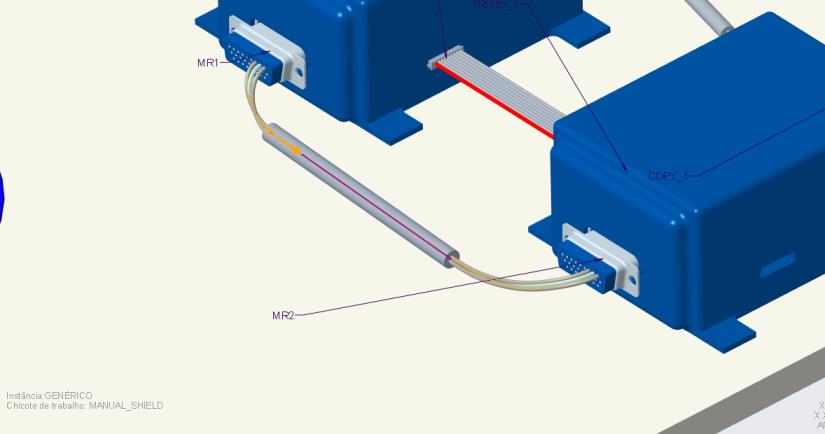

O fio de blindagem terminará automaticamente no isolamento do cabo.
Para o roteamento automático de blindagens
A blindagem de um cabo é definida no diagrama esquemático de fiação.
Será possível fazer o roteamento automático das blindagens se definir a blindagem de um cabo das seguintes maneiras:
• Conecte uma extremidade do condutor ou blindagem com o cabo e conecte a outra extremidade da blindagem com o conector e a porta de entrada.
Na figura a seguir, a linha vermelha indica o condutor de blindagem do cabo.
Para essa blindagem do cabo, a referência lógica mostra que uma extremidade do condutor ou blindagem está conectada ao cabo, enquanto a outra extremidade da blindagem está conectada ao conector e à porta de entrada.
• Utilize blindagens de cabo conectadas umas às outras.
A figura a seguir mostra uma blindagem de cabo conectada uma à outra. A linha vermelha indica o condutor de blindagem do cabo.
Na montagem de amostra, defina DAISY_SHIELD como o chicote em execução. Selecione DAISY_SHIELD na lista Orientações salvas.
Orientações salvas.1. Clique em . A caixa de diálogo Rotear cabos se abre.
. A caixa de diálogo Rotear cabos se abre.2. Clique em
para resgatar os cabos da montagem ou de uma referência lógica. A caixa de diálogo Encontrar cabos se abre.
para resgatar os cabos da montagem ou de uma referência lógica. A caixa de diálogo Encontrar cabos se abre.3. Selecione os cabos com blindagens definidas nos dados lógicos e clique em OK. Os cabos aparecem na lista à esquerda e são automaticamente roteados.
Na montagem de amostra, faça o seguinte:

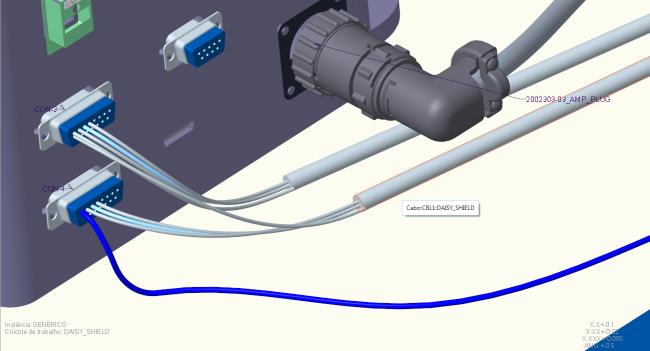

a. Selecione o cabo CBL1. Como a blindagem está conectada ao cabo nas duas extremidades, o cabeamento interpreta automaticamente os locais como sendo um local de cabo e a porta de conexão de rede 1 de CON-4.
b. Para rotear a blindagem manualmente, na caixa de diálogo Rotear cabos, selecione o fio de blindagem, clique com o botão direito e desmarque a caixa De.
c. Clique em Opções e clique na caixa de seleção Permitir localização.
d. Selecione o local de isolamento do cabo em CBL2. A blindagem será roteada.

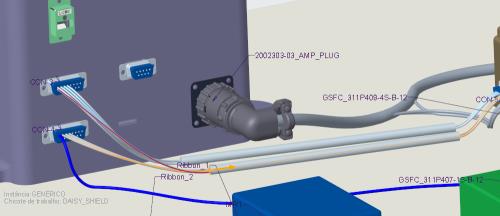

Na figura a seguir, a rede de blindagem consiste em múltiplas portas de entrada de rede. Nesse caso, o condutor será considerado incompleto e a blindagem central não poderá ser roteada automaticamente.
 | Se a blindagem do cabo tiver uma ligação em cascata, o conector da porta de entrada deverá ser do TIPO ROUND ou FLAT para aceitar múltiplas conexões. |
