A capacidade de mostrar ou inserir dimensões em elementos arredondados depende da capacidade de selecionar arestas de silhueta em desenhos. Você pode selecionar e usar os métodos de dimensionamento normais para arestas de silhueta.

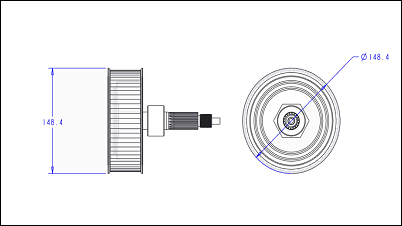

Adequadamente, você pode dimensionar os diâmetros em vistas sem dobras criando dimensões lineares entre duas arestas de silhueta. Por exemplo, você pode dimensionar uma peça cilíndrica da seguinte forma:
