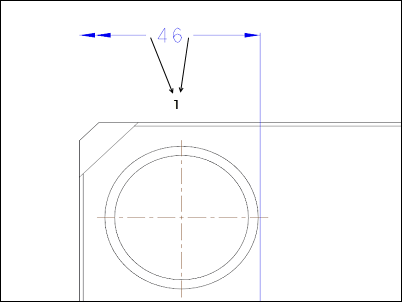

Durante a criação de dimensões recortadas, as pontas de seta não se sobrepõem. Há pelo menos uma pequena brecha, igual ao valor calculado pela opção de detalhes dim_text_gap, entre o texto de dimensão e cada ponta de seta, como mostrado na imagem abaixo.

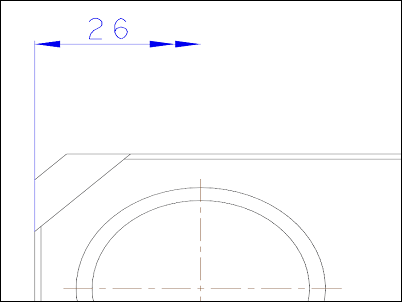

A ponta de seta da parte recortada da dimensão não é alinhada com a borda da vista quando você cria uma dimensão recortada, como mostrado na imagem abaixo.

No caso de dimensões recortadas, o texto da dimensão não é colocado automaticamente fora das linhas auxiliares.
