Sobre balões de LDM
Os balões de LDM são balões circulares em um desenho de montagem que exibem informações sobre a lista de materiais para cada componente de uma vista de montagem. As informações são derivadas de uma região de repetição da tabela de relatórios que você também especifica como região do balão de LDM. Antes de poder adicionar balões de LDM, você deve criar a tabela, adicionar a região de repetição, inserir os símbolos de relatório desejados e designar a região de balão de LDM. Ao fazer isso, é possível mostrar balões de LDM em uma vista de montagem selecionada.

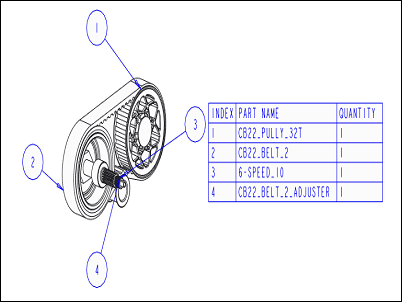

Os balões de LDM normalmente exibem um número de índice correspondente a um nome de peça na tabela. O símbolo de relatório para o número de índice é rpt.index. O símbolo de relatório para o nome da peça é asm.mbr.name.
 | Balões de LDM para componentes com múltiplos corpos não têm suporte. |
Tipos de balão de LDM

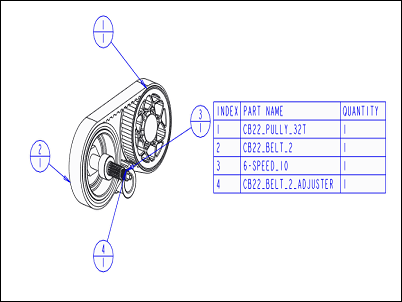

Uma opção é dividir o balão de LDM em uma metade superior e uma inferior. A metade superior conterá o número de índice (ou qualquer outro parâmetro que você queira atribuir), enquanto a metade inferior conterá a quantidade ou quantas peças existem na vista. Para exibir a quantidade, o símbolo de relatório para quantidade (rpt.qty) deve ser incluído em uma célula dentro da região de repetição.
Os balões que exibem somente um símbolo de relatório (normalmente, o número de índice) são chamados de balões simples. Os balões que serão divididos para exibir o número de índice na metade superior e a quantidade da peça na metade inferior do círculo se chamam balões Com quantidade.
Existe um terceiro tipo de balão, chamado de balão personalizado. Com esse tipo, é possível especificar um símbolo desenhado que você criou e armazenou para usar como símbolo de balão de LDM. Você pode usar notas para atribuir atributos de texto variável ao símbolo. Essas anotações poderão fazer o balão de LDM ler os valores de qualquer número de parâmetros que quiser incluir nele.
Selecionar e destacar balões de LDM
Quando você seleciona um balão de LDM, a linha pai na região da tabela é destacada. Se o balão de LDM for um de uma quantidade de múltiplos, os outros balões para o mesmo componente também serão destacados. Também é possível selecionar linhas na região de tabela para destacar os balões de LDM associados.
