Estender limite da camada superficial por referência
1. Selecione uma camada superficial para estender.
2. Clique em >
Estender camada superficial. A aba Recortar/Estender camada superficial é aberta.
Estender camada superficial. A aba Recortar/Estender camada superficial é aberta.3. Em Método, selecione
Estender por referência.
Estender por referência.4. Na caixa Cadeia de extensão, especifique a porção para remover do limite. É possível selecionar arestas conectadas, cadeias ou segmentos de cadeia. No entanto, não é possível selecionar um loop fechado.
 | Selecione uma aresta, cadeia ou segmento de cadeia. Pressione Shift e selecione uma ou mais arestas conectadas, cadeias ou segmentos de cadeia para adicioná-los à seleção. |
5. Na caixa Até a cadeia, especifique a referência de extensão selecionando arestas conectadas, cadeias ou segmentos de cadeia na superfície de disposição. Não é possível selecionar referências que formam um loop fechado.
| | Quando você obtém um resultado inesperado, torne a referência de extensão longa o suficiente para sobrepor a cadeia de extensão e tente novamente. Para saber mais, consulte Exemplo: Estender por referência. |
6. Clique em
OK.
OK.Exemplo — Estender por referência
O gráfico a seguir exibe um modelo composto com uma camada superficial e uma referência de extensão.
A — Camada superficial
B — Referência de extensão

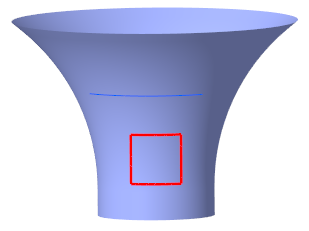

Ao usar a ferramenta "estender por referência" para estender a aresta superior da camada superficial até a referência de extensão, você pode obter um resultado inesperado, como exibido no gráfico a seguir:

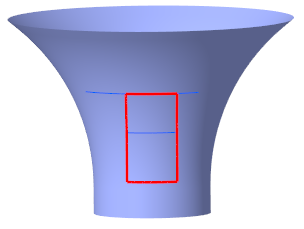

Para evitar esse problema, torne a referência de extensão longa o suficiente para sobrepor a aresta de extensão, como exibido no gráfico a seguir:
O resultado desejado é exibido no gráfico a seguir:
