Exemplo: invertendo conexões
Use o comando Inverter para inverter pino, cilindro, trilho, mancal e conexões de abertura e inverter a orientação original dos eixos de movimento. Selecione a conexão na aba Colocação e, em seguida, escolha uma das ações a seguir:
• Clique em
.
.• Clique em Inverter na aba de colocação.
• Clique com o botão direito na janela de gráficos e escolha Inverter conexão no menu de atalho.
• Selecione a alça de arrasto do eixo de movimento na janela de gráficos, clique com o botão direito e escolha Inverter conexão no menu de atalho.
Quando uma conexão é invertida, as direções dos eixos de movimento são invertidas.

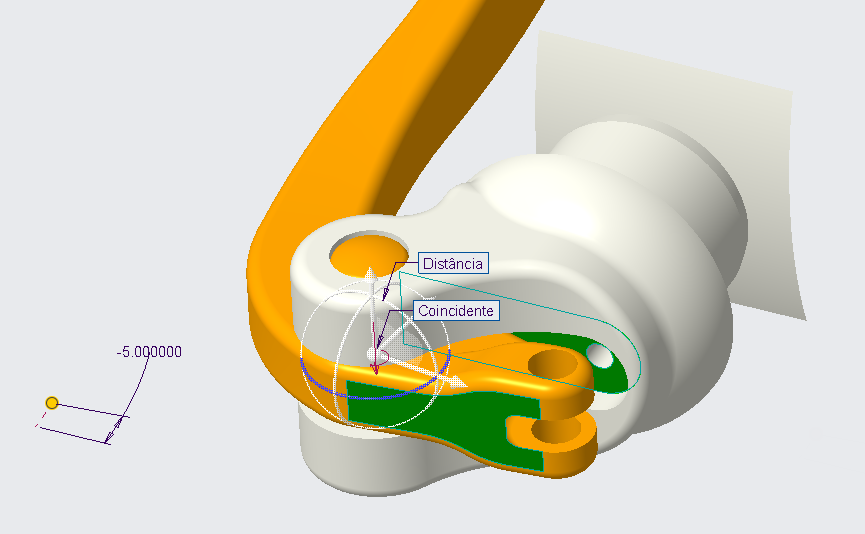

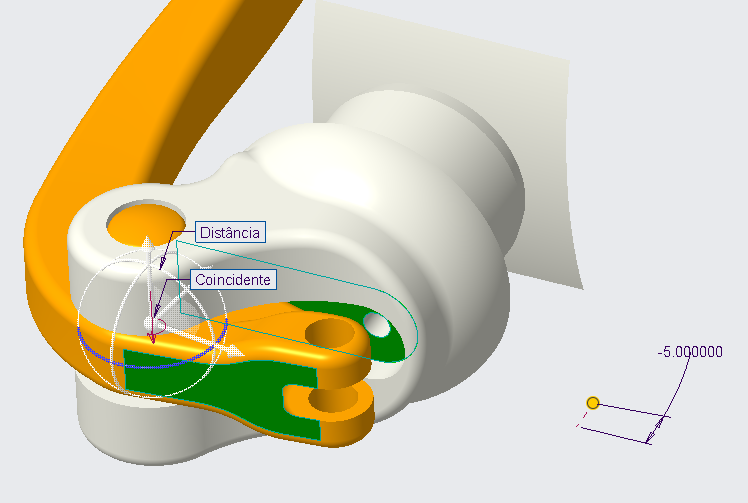

As direções do eixo translacional e rotacional foram invertidas na figura abaixo. Os limites do valor de movimento e de regeneração também são invertidos.
