IFX용 추가 워셔 및 너트
Creo Parametric 12.4.4.0
사용자 인터페이스 위치:
• > > > > 탭을 클릭합니다.
• > > > 를 클릭합니다.
동영상
Creo Intelligent Fastener의 추가 워셔 및 너트에 대해 자세히 알아보려면 이 비디오를 시청하십시오.
설명
Creo Parametric 12.4.4.0부터 Creo Intelligent Fastener에는 다음 두 가지 새 옵션이 도입되었습니다.
• 두 번째 너트를 추가합니다.
• 세 번째 워셔를 추가합니다.
이러한 옵션은 특히 전기 연결과 같이 세 개의 워셔와 HER(High Electrical Resistance) 너트의 조합이 필요한 응용 분야를 지원합니다. 두 개의 너트를 사용하는 것은 너트 풀림을 방지하는 일반적인 방법입니다.
이러한 옵션은 기본적으로 비활성화되어 있으며 Creo Intelligent Fastener 옵션에서 활성화해야 합니다.

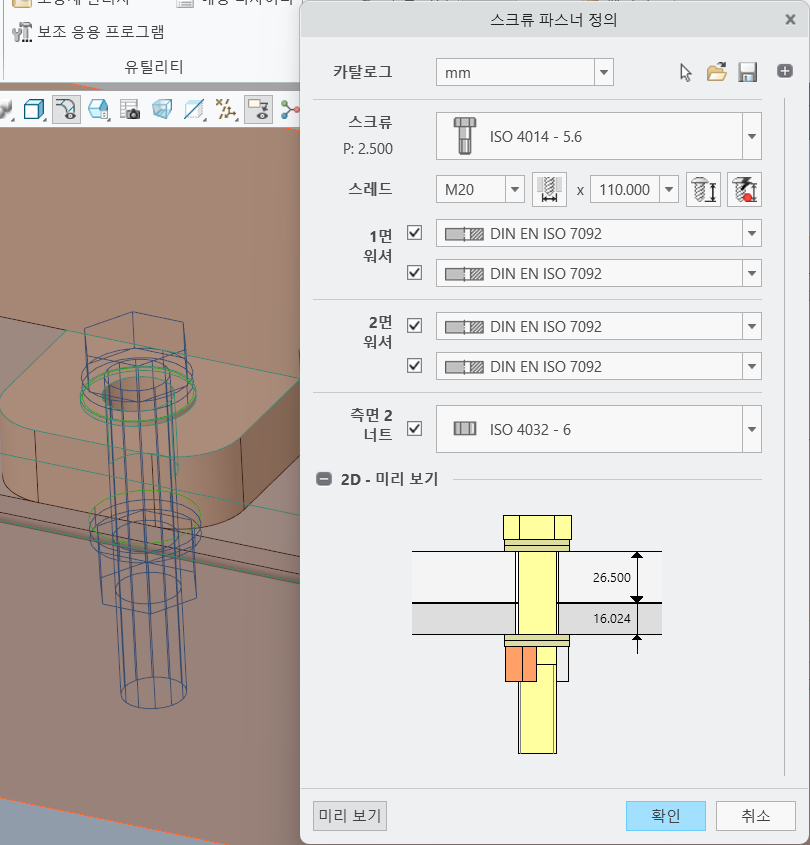

스크류 파스너 정의(Screw Fastener Definition) 대화 상자
이점
• 이제 Creo Intelligent Fastener 스크류의 각 면에 세 번째 워셔를 추가할 수 있습니다. 이는 전기적 연결에 유용합니다.
• 이제 Creo Intelligent Fastener 스크류에 두 번째 너트를 추가할 수 있습니다. 이는 잠금 방법에 유용합니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | ENABLE_2ND_NUT ENABLE_3RD_NUT_WASHER ENABLE_3RD_SCREW_WAS |
