영역의 플라이 병합
Creo Parametric 12.4.0.0
사용자 인터페이스 위치: 복합소재 설계 환경에서
영역의 플라이(Plies From Zones)를 클릭합니다.
영역의 플라이(Plies From Zones)를 클릭합니다.동영상
설명
영역의 플라이(Plies From Zones) 도구를 사용하여 여러 영역 기반 플라이를 생성하는 경우 이제 서로 다른 영역 간에 유사한 플라이를 병합할 수 있습니다.
다음과 같이 스택 행을 일치시키거나 스택 행을 무시하여 영역 간 병합을 수행할 수 있습니다.
• 서로 다른 세트의 동일한 스택 행에 정의된 유사한 플라이를 병합하려면 스택 행 일치(Match stack row) 옵션을 사용합니다. 스택 행의 순서는 병합된 플라이가 생성되는 결과 순서를 정의합니다.

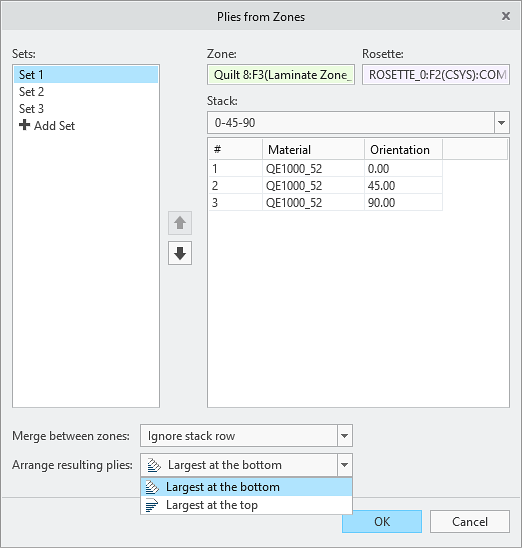

• 스택 행을 고려하지 않고 서로 다른 세트에 정의된 유사한 플라이를 병합하려면 스택 행 무시(Ignore stack row) 옵션을 사용합니다. 가장 큰 플라이를 맨 아래 또는 맨 위에 배치하여 병합된 플라이를 해당 영역에 따라 정렬할 수 있습니다. 다음 그림에서는 스택 행 무시(Ignore stack row) 옵션을 선택한 후 결과 병합된 플라이를 정렬하는 옵션을 보여줍니다.
영역의 플라이(Plies From Zones) 도구를 사용하여 영역 기반 플라이를 생성한 후 해당 영역 기반 플라이 피쳐의 순서를 재정리하여 병합된 플라이의 순서를 재정렬할 수 있습니다.
이점
이 개선된 기능은 영역 간 플라이 병합을 활성화하고 영역 기반 플라이와 코어를 생성하여 생산성을 향상시키고 개념적 하향식 복합소재 설계를 위한 더 많은 기능을 제공합니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
