다른 복합소재 피쳐에서 형상 복사
Creo Parametric 12.4.0.0
사용자 인터페이스 위치: 복합 설계 환경에서 다음을 수행합니다.
1. 복합 설계 환경에서 모델(Model) 탭을 선택합니다.
2.
형상 복사(Copy Geometry)를 클릭합니다. 형상 복사(Copy Geometry) 탭이 열립니다.
형상 복사(Copy Geometry)를 클릭합니다. 형상 복사(Copy Geometry) 탭이 열립니다.3. 참조 유형(Reference Type)에서
외부(External)를 클릭합니다.
외부(External)를 클릭합니다.
설명
복합 설계 환경에서는 이제 형상 복사 피쳐를 사용하여 다른 복합소재 피쳐에서 서피스, 바디, 체인, 참조와 같은 데이터를 복사할 수 있습니다. 데이터를 복사하는 경우 동일 부품 또는 다른 부품에서 복합소재 피쳐를 선택할 수 있습니다.

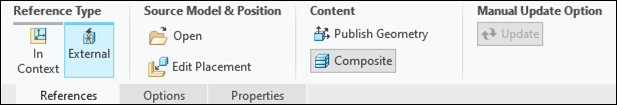

복합 설계 환경 내에서 외부 형상 복사 옵션을 사용하면 콘텐츠(Content)에서 복합소재(Composite) 버튼을 사용하여 복사할 다른 복합소재 피쳐를 선택할 수 있습니다.
이점
이 개선된 기능을 통해 형상 복사 기능을 사용하여 두 복합소재 피쳐 간에 정보를 공유할 수 있습니다.
추가 정보
팁: | 없음 |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
