이 시뮬레이션의 목표는 열 전달을 고려하여 전기 모터 권선을 통한 전류 흐름의 영향을 분석하는 것입니다. 250 A의 지정 총 전류는 버스바를 통해 공급되며, 버스바는 90°C의 온도로 유지됩니다. 열은 구리 버스바, 단자 및 AC 용접봉 바디를 통해 전도됩니다.

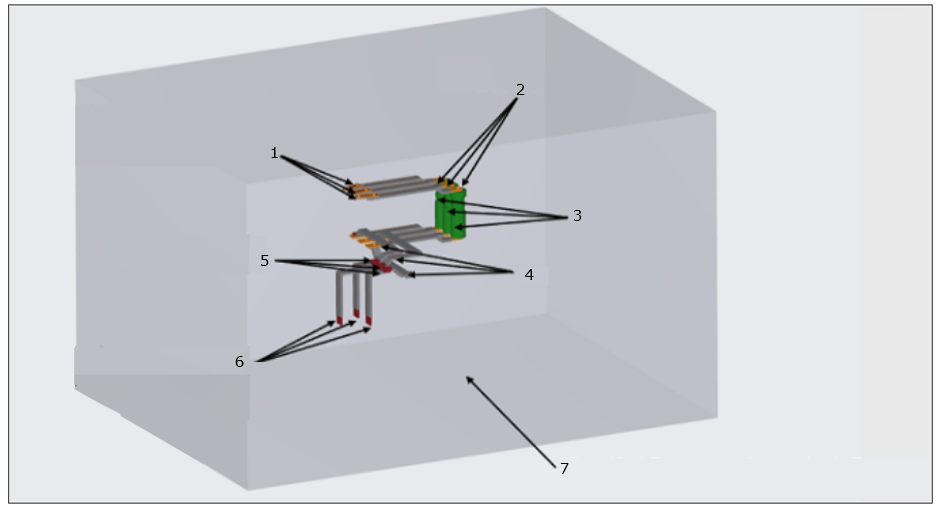

전류는 구리 버스바에서 AC 용접봉 바디로 흐르고 출구의 구리 터미널로 계속 흐릅니다. 여기서 경계 조건 0 V와 설정 온도 160°C가 지정됩니다. 이 설정을 통해 시스템 내에서 열 소산 및 전류 분포의 동작을 관찰할 수 있습니다. 가열된 솔리드로 인해 주변 공기 영역에서 자연 대류 흐름이 유도됩니다. 따라서 주변 공기 영역도 시뮬레이션에 포함되어 환경과의 대류로 인한 열 전달을 캡처합니다. 이 시뮬레이션의 형상과 조건은 아래 그림에 나와 있습니다.

Flow Analysis 시뮬레이션에서 연습은 다음과 같습니다.
