전기장 연습 8 - 결과 분석
이 연습에서는 시뮬레이션 중 및 시뮬레이션 후 결과를 분석하는 방법을 설명합니다. CAD 서피스(솔리드 도메인 아님)를 숨기려면 표시(Show) 그룹에서 CAD 바디(CAD Bodies)와 Flow Analysis 바디(Flow Analysis Bodies) 간을 전환합니다. 범례(Legend) 드롭다운에서 선택 사항 없음(No Selection)을 선택하여 모든 변수 표시를 지웁니다. XY 도표를 보려면 XY 도표 패널(XYPlot Panel)을 클릭합니다.
*
1. 선택한 형상 엔티티를 표시하거나 숨기려면 보기 패널에서 표시(Show)를 클릭합니다.
2. 색상 구성표를 변경하려면 범례(Legend)에서 자세히(More)를 클릭하고 자주색(Blue Red)과 청자색(Blue Purple) 사이의 색상을 선택합니다.
인터페이스에서 전위 컨투어 보기
전위 컨투어
전위 컨투어
1. 함수 패널에서 보기 특성 설정/해제(Turn on/off view properties)를 클릭하고 목록에서 다음을 선택합니다. 모든 서피스 숨기기(Hide all surfaces), 모든 격자선 숨기기(Hide all grids)
및 모든 아웃라인 숨기기(Hide all outlines).
2. 도메인(Domains)에서 INSULATOR 솔리드를 제외한 모든 솔리드 엔티티를 선택합니다. 보기 패널에서 표시(Show)를 클릭하여 선택된 도메인을 표시합니다.
3. 특성 패널의 보기(View) 탭에서 서피스(Surface)에 대해 옵션 값을 다음과 같이 설정합니다.
◦ 변수(Variable) - 전위: [전기장](Electric Potential: [Electric Field])
◦ 최소(Min) - 0 Voltage
◦ 최대(Max) - 0.128 Voltage
전류 컨투어 보기

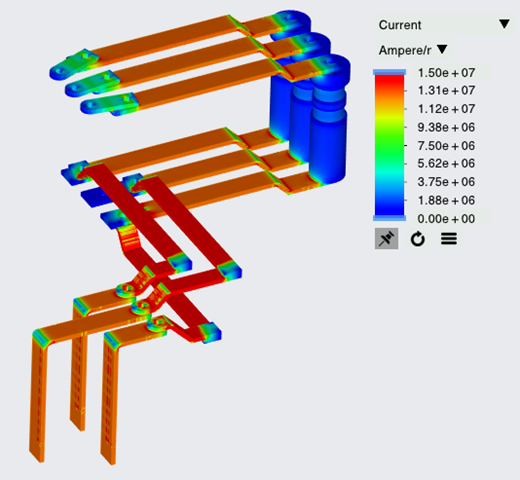

전류 컨투어
전류 컨투어
1. 함수 패널에서 보기 특성 설정/해제(Turn on/off view properties)를 클릭하고 목록에서 다음을 선택합니다. 모든 서피스 숨기기(Hide all surfaces), 모든 격자선 숨기기(Hide all grids)
및 모든 아웃라인 숨기기(Hide all outlines).
2. 도메인(Domains)에서 INSULATOR 솔리드를 제외한 모든 솔리드 엔티티를 선택합니다. 보기 패널에서 표시(Show)를 클릭하여 선택된 도메인을 표시합니다.
3. 특성 패널의 보기(View) 탭에서 서피스(Surface)에 대해 옵션 값을 다음과 같이 설정합니다.
◦ 변수(Variable) - 전류: [전기장](Current: [Electric Field])
◦ 최소(Min) - 0 Ampere/mm2
◦ 최대(Max) - 1.50e+07 Ampere/mm2
인터페이스에서 줄 발열 컨투어 보기

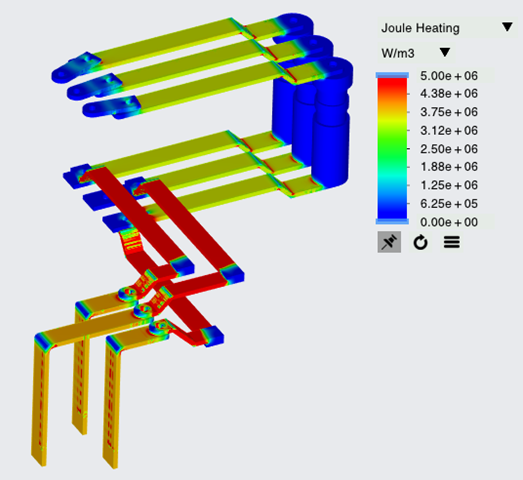

열 컨투어
열 컨투어
1. 함수 패널에서 보기 특성 설정/해제(Turn on/off view properties)를 클릭하고 목록에서 다음을 선택합니다. 모든 서피스 숨기기(Hide all surfaces), 모든 격자선 숨기기(Hide all grids)
및 모든 아웃라인 숨기기(Hide all outlines).
2. 도메인(Domains)에서 INSULATOR 솔리드를 제외한 모든 솔리드 엔티티를 선택합니다. 보기 패널에서 표시(Show)를 클릭하여 선택된 도메인을 표시합니다.
3. 특성 패널의 보기(View) 탭에서 서피스(Surface)에 대해 옵션 값을 다음과 같이 설정합니다.
◦ 변수(Variable) - 줄 발열: [전기장](Joule Heating: [Electric Field])
◦ 최소(Min) - 0 W/m3
◦ 최대(Max) - 5.00e+06 W/m3
온도 컨투어 보기

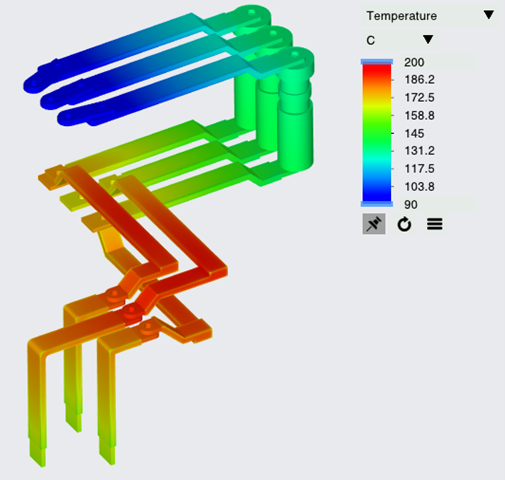

온도 컨투어
온도 컨투어
1. 함수 패널에서 보기 특성 설정/해제(Turn on/off view properties)를 클릭하고 목록에서 다음을 선택합니다. 모든 서피스 숨기기(Hide all surfaces), 모든 격자선 숨기기(Hide all grids) 및 모든 아웃라인 숨기기(Hide all outlines).
2. 도메인(Domains)에서 모든 솔리드를 선택합니다. 보기 패널에서 표시(Show)를 클릭하여 선택된 도메인을 표시합니다.
3. 특성 패널의 보기(View) 탭에서 서피스(Surface)에 대해 옵션 값을 다음과 같이 설정합니다.
◦ 격자선(Grid) - 아니요(No)
◦ 아웃라인(Outline) - 아니요(No)
◦ 변수(Variable) - 온도 : [열](Temperature : [Heat])
◦ 최소(Min) - 90 C
◦ 최대(Max) - 200 C
배출구 경계에서 전류 도표 작성
배출구에서의 전류
배출구에서의 전류
1. Flow Analysis 트리에서 경계 조건(Boundary Conditions) > 일반 경계(General Boundaries)를 클릭합니다.
2. CURRENT_OUTLET_i1, CURRENT_OUTLET_i2 및 CURRENT_OUTLET_i3를 선택합니다.
3. XY 도표(XYPlot)를 클릭합니다. 새 엔티티 xyplot2가 Flow Analysis 트리의 결과(Results) > XY 도표(XY Plots)에 추가됩니다.
4. xyplot1을 선택합니다.
5. 특성 패널에서 변수(Variable) - 전류(Current)를 설정합니다.
6. 필요한 경우 실행 그룹에서 중지(Stop) 및 실행(Run)을 클릭합니다.
도메인에서 유선 보기
유체 흐름의 경로 추적을 간소화합니다.
1. 유선을 생성하려면 Flow Analysis 리본의 포스트 프로세싱(Post-processing) 그룹에서 유선(Stream Lines)을 선택합니다.
2. 유선 특성 패널에서 outside_dir1_max, outside_dir1_min, outside_dir2_max, outside_dir2_min, outside_dir3_max, outside_dir3_min에 대해 Yes를 선택하여 유선을 방출합니다. 확인(OK)을 클릭하여 패널을 닫습니다.
3. Flow Analysis 트리의 결과(Results) > 유선(Stream Lines) > 유선(Stream Line) > 형상(Geometry)에서 형상(Geometry)을 선택합니다.
4. 특성 패널의 모델(Model) 탭에서 옵션에 대한 값을 아래에 나열된 대로 설정합니다.
◦ 선 두께(Line Thickness) - 0.0005 m
◦ 애니메이션 시간 크기(Animation Time Size) - 0.05
5. 특성 패널의 보기(View) 탭에서 서피스에 나열된 옵션에 대해 다음 값을 선택합니다.
◦ 변수(Variable) - 속도 크기:[흐름](Velocity Magnitude:[Flow])
◦ 최소(Min) - 0 m/s
◦ 최대(Max) - 0.6 m/s

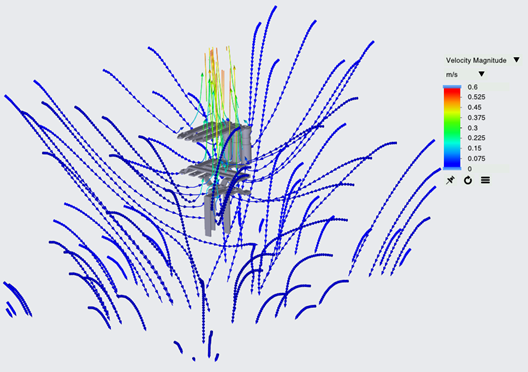

유선 - 온도
유선 - 온도
