케이블링 > 케이블링 데이터 도구 작업 > 커넥터 지정 > 수동으로 컴포넌트를 지정하고 케이블의 경로를 설정하는 워크플로
수동으로 컴포넌트를 지정하고 케이블의 경로를 설정하는 워크플로
와이어, 케이블 또는 외장을 경로 설정하기 전에 각각에 대한 스풀 파일에서 정의하거나 읽어야 합니다. 자세한 내용은 스풀 생성 및 스풀 수정 항목을 참조하십시오.
수동으로 컴포넌트를 지정하고 케이블을 경로 설정하는 워크플로는 다음과 같습니다.
1. 수동으로 컴포넌트 지정
a. 케이블링 데이터(Cabling Data) > 를 클릭합니다.
b. 커넥터로 지정할 컴포넌트를 선택합니다.
2. 엔트리 포트(Entry Ports) 테이블의 커넥터에서 케이블 및 와이어를 운반하는 엔트리 포트로 지정할 좌표계를 선택합니다.
a. 엔트리 포트 이름(Entry Port Name) 열에서 커넥터의 좌표계를 선택합니다.
b. 지정된 엔트리 포트(Designated Entry Port) 열의 값을 FALSE에서 TRUE로 전환합니다.
c. 유형(Type) 열에서 포트 유형을 선택합니다.
▪ 와이어(Wire) - 단일 와이어를 경로 설정할 수 있습니다. 케이블 또는 여러 와이어를 하나의 와이어 엔트리 포트로 경로설정할 수 없습니다.
▪ 라운드(Round) 및 플랫(Flat) - 여러 연결을 허용합니다. 리본 케이블은 플랫 엔트리 포트로 경로설정됩니다.
d. 내부 길이(Internal Length)를 설정합니다.
e. 적용(Apply)을 클릭하여 커넥터를 지정합니다.
3. 케이블링 어셈블리에서 모든 컴포넌트를 커넥터로 지정합니다.
4. 커넥터의 엔트리 포트를 통해 와이어 및 케이블을 경로 설정합니다.
예
cabling_assembly.asm 샘플 어셈블리를 참조하여 커넥터의 엔트리 포트를 통해 컴포넌트를 수동으로 지정하고 케이블을 자동 경로 설정하는 방법을 확인합니다. 샘플 모델 여기에서 이용 가능합니다. cabling_assembly.asm을 엽니다. 저장된 방향(Saved Orientations) 목록에서 MANUAL_ROUTE를 선택합니다. MANUAL-ROUTING를 작업 하네스로 설정합니다.
1. 케이블링 데이터(Cabling Data) > 를 클릭합니다.

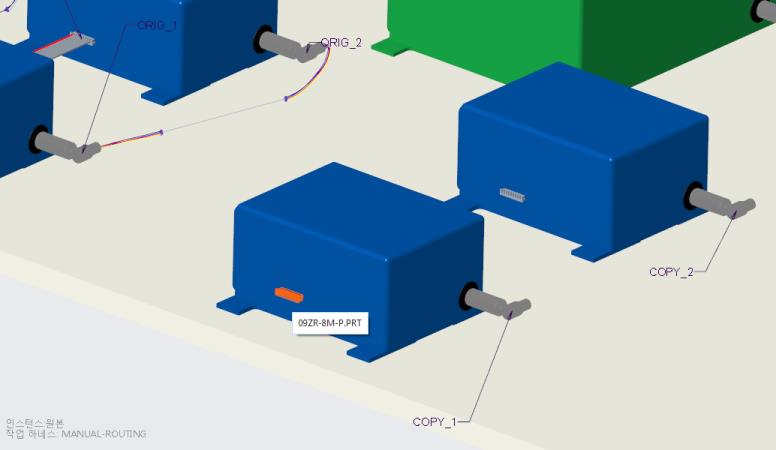

2. 그림과 같이 지정할 컴포넌트를 선택합니다. 컴포넌트 이름과 참조 지정이 테이블에 나타납니다.
3. 엔트리 포트를 지정하려면 엔트리 포트(Entry Ports) 테이블을 확장합니다.
4. 09ZR-8M-P를 지정하려면 지정된 엔트리 포트(Designated Entry Port) 열의 값을 FALSE에서 TRUE로 전환합니다. 필요한 경우 유형(Type)을 선택하고 내부 길이(Internal Length)를 정의합니다.
5. 적용(Apply)을 클릭합니다. 커넥터가 지정됩니다.
6. 1~5단계에 따라 그림에 표시된 기타 컴포넌트를 지정합니다.
7. 케이블 경로 설정(Route Cables)을 클릭하여 케이블 경로 설정(Route Cables) 대화 상자를 엽니다.
8. 컴포넌트 지정(Component Designation) 메시지 상자에서 아니요(No)를 클릭합니다.
9. 케이블 경로 설정(Route Cables) 대화 상자에서 을 클릭하여 와이어를 경로 설정합니다.
*
와이어 및 케이블 경로 설정을 시작하기 전에 스풀을 읽었는지 확인합니다.
10. 그래픽 창에서 첫 번째 커넥터를 선택합니다. 엔트리 포트 선택(SEL ENTRYPRT) 메뉴가 나타납니다.
11. 엔트리(ENTRY) 및 선택 완료(Done Sel)를 클릭하여 시작(From) 위치를 지정합니다.
12. 그래픽 창에서 다른 커넥터를 선택합니다. 엔트리 포트 선택(SEL ENTRYPRT) 메뉴가 나타납니다.
13. 엔트리(ENTRY) 및 선택 완료(Done Sel)를 클릭하여 끝(To) 위치를 지정합니다.

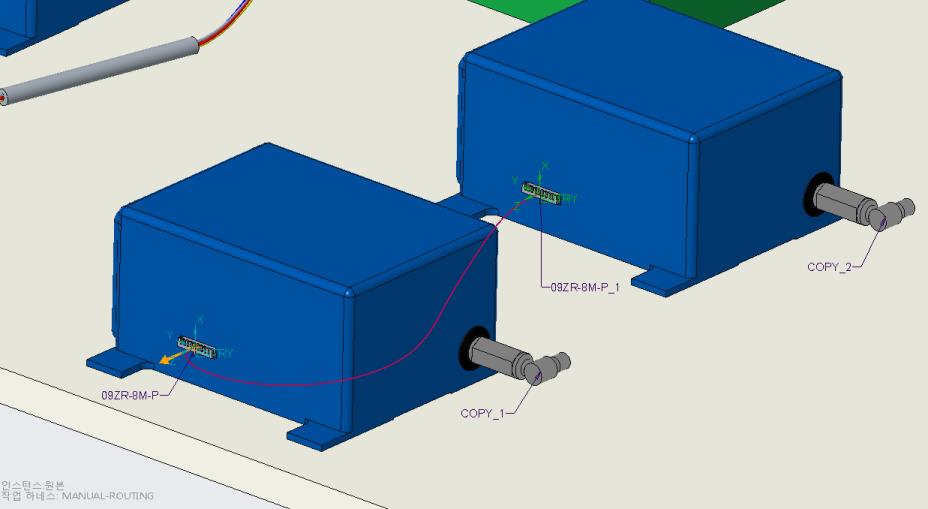

14. 적용(Apply)을 클릭합니다. 와이어가 두 커넥터의 엔트리 포트를 통해 경로 설정됩니다.
15. 위치(Location)를 클릭합니다. 위치(Location) 탭이 열립니다.

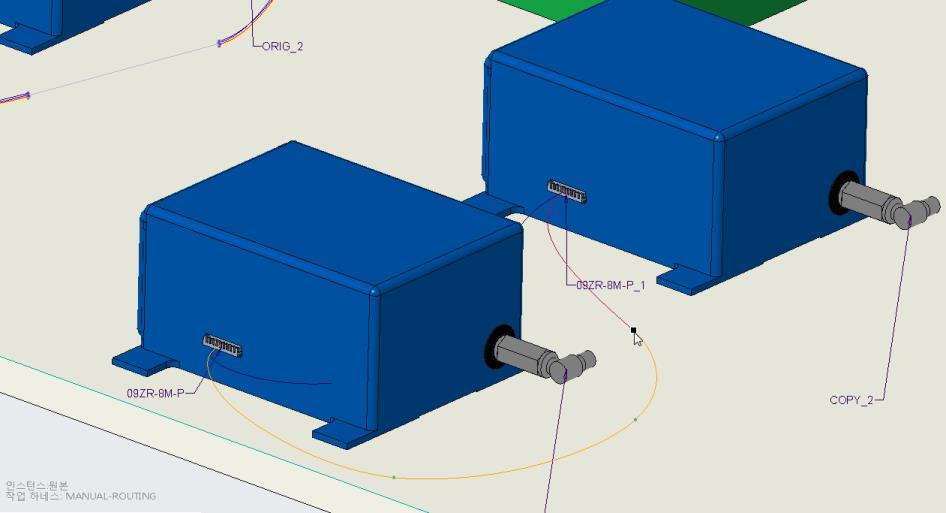

16. 그림과 같이 그래픽 창에서 클릭하여 위치를 추가한 다음 확인(OK)을 클릭합니다.
커넥터 지정 해제하기
1. 커넥터를 마우스 오른쪽 버튼으로 클릭하고 지정해제(Undesignate)를 선택합니다.
2. 컴포넌트가 더 이상 커넥터로 지정되지 않습니다.
