스풀 생성
스풀은 와이어, 케이블, 외장 또는 일부 코스메틱 요소의 매개 변수를 정의합니다. 케이블링은 스풀 정보를 사용하여 3D 그래픽 표현을 생성 및 재생성합니다.
경로 설정하기 전에 사용 가능한 스풀이 있는지 확인합니다. 전기적 매개 변수 대화 상자를 사용하여 스풀을 생성 및 수정합니다. 경로 설정 후에 스풀 매개 변수를 업데이트하면 재생성 후 3D 그래픽 모델에 반영됩니다.
스풀 매개 변수
다음 표에는 모든 시스템 스풀 매개 변수가 나열되어 있습니다. 필수 매개 변수, 선택적 매개 변수 및 특정 스풀 유형에 권장되는 매개 변수도 나열되어 있습니다. 사용자 정의 매개 변수를 추가하여 특정 요구사항을 정의할 수도 있습니다.
• R=필수
• O=선택적
• RD=권장
|
매개 변수
|
설명
|
와이어
|
케이블
|
케이블 컨덕터
|
외장
|
코스메틱
|
마커
|
타이 랩
|
|---|---|---|---|---|---|---|---|---|
|
NAME
|
스풀의 이름입니다.
|
R
|
R
|
R
|
||||
|
TYPE
|
스풀의 유형입니다.
|
WIRE
|
PREFAB
|
SHEATH
|
MARKER
|
|||
|
SHEATH_TYPE
|
이 스풀의 외장 유형을 지정합니다. 유효한 값은 TAPE, TUBE 및 SHRINK입니다.
|
R
|
||||||
|
PN
|
고객(사용자) 부품 번호입니다.
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER
|
공급 업체의 이름입니다.
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER_PN
|
제조업체에서 발행한 부품 번호입니다.
|
R
|
R
|
R
|
R
|
|||
|
MIN_BEND_RADIUS
|
케이블이나 외장을 경로 설정할 때 사용할 수 있는 최소 벤드 반지름을 설정합니다.
DEFINE 및 ENDDEF 케이블 스풀 매개 변수를 함께 사용하여 컨덕터를 정의할 경우 이 매개 변수 값은 DEFAULT_COND_BEND_RAD 매개 변수 값에 우선합니다.
|
R
|
R
|
O
|
O
|
|||
|
THICKNESS
|
와이어 또는 라운드 유형의 지름은 플랫 유형 케이블의 두께입니다.
이러한 값은 위치를 정할 때 서피스로부터 케이블의 중심선을 오프셋하는 데 사용됩니다.
DEFINE 및 ENDDEF 케이블 스풀 매개 변수를 함께 사용하여 컨덕터를 정의할 경우 이 매개 변수 값은 DEFAULT_COND_THICKNESS 매개 변수 값에 우선합니다.
|
R
|
R
|
O
|
||||
|
UNITS
|
스풀의 두께 단위를 밀리미터, 피트 또는 인치 등으로 설정합니다.
|
R
|
R
|
R
|
R
|
|||
|
NUM_CONDUCTORS
|
케이블에 있는 컨덕터의 총 수입니다.
|
R
|
||||||
|
COLOR
|
케이블, 와이어 인슐레이션 또는 외장의 색상을 설정합니다. 이 매개 변수의 값은 모양새 관리자(Appearances Manager)에 있는 색상 이름에 매핑되어야 합니다.
|
RD
|
RD
|
RD
|
RD
|
|||
|
DENSITY
|
단위 길이 당 선형 밀도, 즉 질량입니다. MASS_UNITS 및 UNITS 매개 변수는 와이어, 케이블 또는 외장에도 지정해야 합니다.
MASS_UNITS 및 UNITS 매개 변수를 사용하지 않는 경우 DENSITY 매개 변수 값에 대한 기본 단위는 어셈블리에서 파생됩니다.
|
RD
|
RD
|
RD
|
RD
|
|||
|
MASS_UNITS
|
온스, 파운드, 킬로그램 등의 질량 단위입니다. DENSITY 매개 변수를 사용하는 경우 이 매개 변수를 지정합니다.
|
RD
|
RD
|
RD
|
RD
|
|||
|
OUTER_DIAMETER
|
튜브 외장의 외곽 지름을 나타냅니다. 사용되는 단위는 UNITS 매개 변수로 지정됩니다.
|
R
|
||||||
|
PRESHRINK_INNER_DIAMETER
|
수축 외장의 미리 수축된 지름을 나타냅니다. 이 값은 내부 지름만 지정하며 시스템에서 수축 외장 자체와 수축 외장 내의 와이어, 케이블 및 번들 간의 간섭을 검사하도록 합니다. 외장 두께는 WALL_THICKNESS 매개 변수로 지정됩니다. 값 0(기본값)을 지정하면 시스템에서 간섭을 검사하지 않습니다.
|
R
|
||||||
|
SHEATH_TYPE
|
이 스풀의 외장 유형을 지정합니다. 유효한 값은 TAPE, TUBE 및 SHRINK입니다.
|
R
|
||||||
|
WALL_THICKNESS
|
외장의 두께를 나타냅니다. 사용되는 단위는 UNITS 매개 변수로 지정됩니다.
|
R
|
||||||
|
선택적 매개 변수
|
||||||||
|
DEFAULT_COND_BEND_RAD
|
케이블에 있는 모든 컨덕터의 최소 기본 벤드 반지름을 설정합니다. 이 매개 변수 값은 컨덕터를 정의할 때 MIN_BEND_RADIUS 스풀 매개 변수의 값을 지정하여 재정의할 수 있습니다.
|
O
|
||||||
|
DEFAULT_COND_THICKNESS
|
케이블에 있는 모든 컨덕터의 기본 두께를 설정합니다. 이 매개 변수 값은 컨덕터를 정의할 때 THICKNESS 스풀 매개 변수의 값을 지정하여 재정의할 수 있습니다.
|
O
|
||||||
|
COLOR_CODE
|
색상 코드를 설정합니다.
|
O
|
O
|
O
|
O
|
|||
|
INSUL_TYPE
|
섬유, 테플론, 테프젤 등 인슐레이션 유형에 대해 설명합니다.
|
O
|
O
|
O
|
||||
|
LINEAR_RESISTANCE
|
스풀에 대한 선형 저항 설정입니다.
|
O
|
O
|
|||||
|
LINESTYLE
|
케이블 또는 외장 스풀의 선 유형을 변경합니다. 외장 스풀에 대해 이 매개 변수를 설정한 경우 번들에 지정된 선 유형이 이 매개 변수 값을 무시합니다. 허용되는 선 유형을 다음과 같습니다. SOLID FONT(기본값), DOTFONT, CTRLFONT, PHANTOMFONT, DASHFONT, CTRLFONT_S_L, CTRLFONT_L_L, CTRLFONT_S_S
|
O
|
O
|
O
|
||||
|
OUTER_SHIELD_LINEAR_RESISTANCE
|
와이어의 바깥 실드에 대한 선형 저항을 지정합니다.
|
O
|
||||||
|
SHIELD_TYPE
|
케이블 실드 유형을 나타내는 텍스트 문자열입니다.
|
O
|
||||||
|
SHIELD_LINEAR_RESISTANCE
|
와이어의 실드에 대한 선형 저항을 지정합니다.
|
O
|
||||||
|
CABLE_JACKET_REPORT_NAME
|
기본값인 DEFAULT를 사용하면 케이블의 이름이 보고서 테이블에 표시됩니다. 다른 모든 값은 일반 텍스트로 해석됩니다. 예를 들어 &cable_name에는 특별한 의미가 없습니다.
|
O
|
||||||
|
CABLE_SHIELD_REPORT_NAME
|
케이블이 차폐된 경우 케이블 기호에 대해 이 이름을 사용합니다.
|
O
|
||||||
|
LIN_CAP_TO_ITEM
|
항목 간의 선형 전력량을 지정합니다.
|
O
|
||||||
|
LIN_CAP_ITEM_TO_SHIELD
|
항목 및 실드 간의 선형 전력량을 지정합니다.
|
O
|
||||||
|
LIN_CAP_ASSEM_ITEM_TO_SHIELD
|
어셈블리 항목 및 실드 간의 선형 전력량을 지정합니다.
|
O
|
||||||
|
OUTER_SHIELD_THICKNESS
|
와이어의 바깥 실드에 대한 두께를 지정합니다.
|
O
|
||||||
|
WIRE_CONSTRUCTION
|
솔리드, 집합 등의 와이어 구조를 나타내는 텍스트 문자열입니다.
|
|||||||
|
WIRE_GAUGE
|
와이어 게이지를 나타내는 텍스트 문자열입니다.
|
O
|
O
|
|||||
|
WIDTH
|
테이프 외장의 테이프 너비를 지정합니다.
|
리본 케이블에만 해당
|
||||||
스풀 생성
다음 단계에 따라 스풀을 생성합니다.
1.
스풀(Spools) 드롭다운 목록에서
스풀 생성(Create Spool)을 선택합니다. 스풀 생성(Create Spool) 대화 상자가 열립니다.
스풀(Spools) 드롭다운 목록에서 스풀 생성(Create Spool)을 선택합니다. 스풀 생성(Create Spool) 대화 상자가 열립니다.2. 스풀 생성(Create Spool) 대화 상자에서 다음을 수행합니다.
◦ 스풀 유형을 선택합니다.
◦ 파일 이름(File name) 및 공통 이름(Common name)을 입력합니다. 스풀 이름은 고유해야 합니다.
◦ 현재 세션에서 스풀을 생성하려면 만들기(Create)를 클릭하거나 스풀을 생성하고 하네스에 추가하려면 만들기 및 추가(Create & Add)를 클릭합니다.

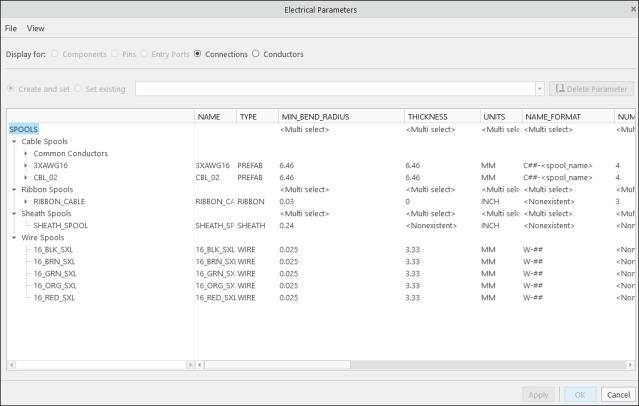

3. 전기적 매개 변수(Electrical Parameters) 대화 상자를 사용하여 매개 변수를 추가하거나 수정한 다음 적용(Apply)을 클릭합니다.

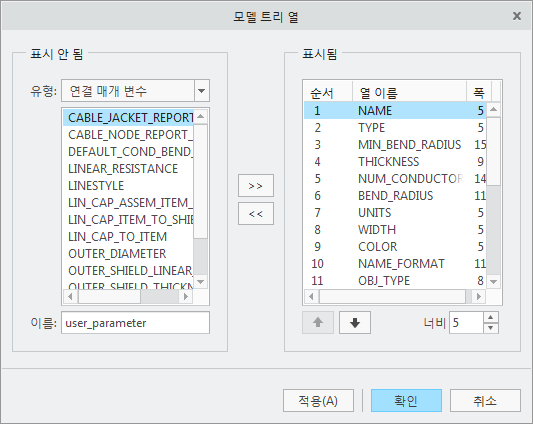

4. 기본적으로 사용할 수 없는 매개 변수를 추가하려면 > 을 클릭합니다. 모델 트리 열(Model Tree Columns) 대화 상자가 열립니다.
a. 표시되지 않은 객체(Not Displayed)에서 필요한 매개 변수를 선택합니다. 사용자 정의 매개 변수를 추가하려면 이름(Name) 상자에 매개 변수의 이름을 입력합니다.
b.
을 클릭하여 표시됨(Displayed) 목록에 매개 변수를 추가합니다.
을 클릭하여 표시됨(Displayed) 목록에 매개 변수를 추가합니다.
c. 확인(OK)을 클릭하여 선택한 매개 변수를 전기적 매개 변수(Electrical Parameters) 대화 상자에 추가합니다.
5. 전기적 매개 변수(Electrical Parameters) 대화 상자에서 확인(OK)을 클릭합니다. 새 스풀이 생성됩니다.
 | 최상위 레벨 어셈블리 설계를 저장하면 작업 디렉토리에 있는 모든 스풀이 저장됩니다. 전기적 매개 변수(Electrical Parameters) 대화 상자에서 저장(Save)을 클릭하고 저장 위치를 선택합니다. 모든 스풀 파일은 *.prt 확장자로 저장됩니다. |
스풀 라이브러리에서 스풀 매개 변수 디스플레이 사용자 정의
스풀 라이브러리는 .lst 파일을 사용하여 매개 변수 디스플레이를 지원합니다. Spools Library 디렉토리에서 spool_index.lst 파일을 생성하거나 편집하여 표시할 매개 변수와 그 순서를 정의할 수 있습니다. pro_spool_dir 구성 옵션이 설정된 경우 이 파일은 작업 디렉토리 또는 Spool 디렉토리에 자동으로 생성됩니다.
이 개선된 기능을 통해 유용성이 향상되고 스풀 데이터의 표시 방식을 더 잘 제어할 수 있습니다.
스풀 라이브러리에서 매개 변수 디스플레이를 사용자 정의하려면 다음을 수행하십시오.
1. 텍스트 편집기에서 spool_index.lst 파일을 엽니다.
2. 두 번째 행을 편집하여 처음 세 행(NAME, TYPE, SHEATH_TYPE)을 제외한 매개 변수 이름을 추가하거나 순서를 다시 매깁니다. 이는 필수이며 제거하거나 순서를 다시 매길 수 없습니다.
3. 파일을 저장하고 스풀 디렉토리를 새로 고칩니다.
