서브커넥터
커넥터 및 서브커넥터를 수동으로 지정하기
서브커넥터 정보
서브어셈블리를 커넥터로 지정하고 서브어셈블리 내의 부품을 서브커넥터로 지정할 수 있습니다. 그런 다음 와이어와 케이블을 커넥터와 서브커넥터로 경로 설정할 수 있습니다.
와이어와 케이블을 커넥터로 경로 설정하려면 어셈블리 엔트리 포트를 지정해야 합니다. 와이어와 케이블을 서브커넥터로 경로 설정하려면 부품 엔트리 포트를 지정해야 합니다.

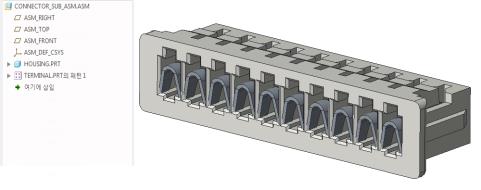

이 예제에서는 커넥터(CONNECTOR_SUB_ASM.ASM)에 어셈블리 엔트리 포트가 없지만 서브커넥터(TERMINAL.PRT)에 엔트리 포트(좌표계)가 있습니다.
커넥터와 서브커넥터를 수동으로 지정하거나 논리 데이터를 사용할 수 있습니다.
Creo Schematics의 논리 데이터를 사용할 경우 커넥터 어셈블리는 그룹에 해당하고, 최종 부품은 그룹 내에 포함된 블록에 해당하고, 지정된 좌표계는 블록의 포트에 해당합니다.
케이블링 데이터(Cabling Data)
를 사용하면 논리 데이터로 커넥터를 자동으로 지정할 수 있습니다.매개 변수를 서브커넥터에 지정하려면
매개 변수(Parameters)를 사용합니다.
매개 변수(Parameters)를 사용합니다.논리 데이터를 사용하여 커넥터 및 서브커넥터 지정하기

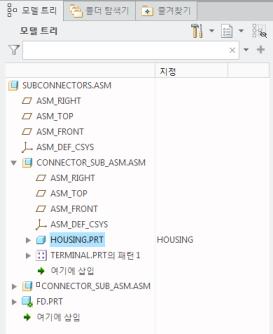

모 커넥터를 지정할 때 다음과 같이 서브커넥터를 지정할 수도 있습니다.
1. 자동 지정(Auto Designate)을 클릭합니다.
자동 지정(Auto Designate)을 클릭합니다.2. 여러 항목이 있는 경우 커넥터로 지정할 어셈블리를 수동으로 선택합니다.
3. 여러 항목이 있는 경우 서브커넥터로 지정할 어셈블리를 수동으로 선택합니다.
