ワープ: 容易な操作によるサーフェス間の正接接続の保持
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所: > >
「ワープ」(Warp) の順にクリックし、ワープツールで「参照」(References) タブをクリックします。
「ワープ」(Warp) の順にクリックし、ワープツールで「参照」(References) タブをクリックします。
ビデオ
説明
ワープが強化され、操作したサーフェス間の正接接続をより簡単に保持できるようになりました。新しい「正接を維持」(Keep Tangency) チェックボックスは「参照」(References) タブにあります。これまでは、このオプションを見つけて使用するのがより困難でした。

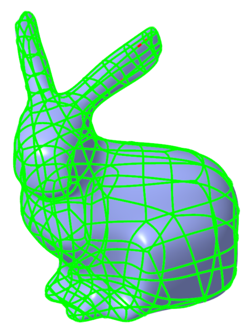

「正接を維持」(Keep Tangency) チェックボックスはデフォルトでオンになっており、サーフェスの整合性が保持され、サーフェス精度が高くなります。

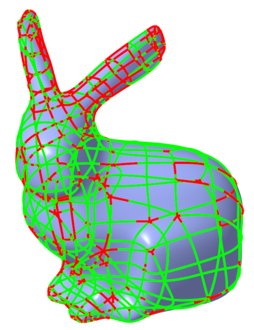

Creo 11:
Creo 12:
このオプションを選択すると、再生時間が長くなり、一部の操作が遅くなる場合があります。速度を上げるには、「正接を維持」(Keep Tangency) チェックボックスをオフにします。
このオプションは、カーブ間の正接は保持しません。
利点
• ワープのサーフェス精度の向上
• 容易な操作による正接オプションの使用
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
