ワープ: サーフェスの外観を保持するための強化
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所: > >
「ワープ」(Warp) の順にクリックし、ワープツールで「参照」(References) タブをクリックします。
「ワープ」(Warp) の順にクリックし、ワープツールで「参照」(References) タブをクリックします。
ビデオ
説明
ワープが強化され、サーフェスの外観を保持できるようになりました。ワープツールを使用してジオメトリを修正したときに作成された新しいサーフェスに元のサーフェスプロパティをコピーできるようになりました。これまでは、ワープで変更を行うと、サーフェスの外観が失われていました。

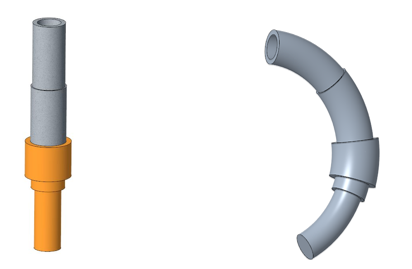

Creo 11:

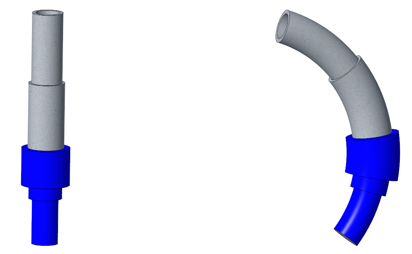

Creo 12:
元のサーフェスの外観を保持するには、「参照」(References) タブの「外観をコピー」(Copy Appearances) チェックボックスをオンにします。このチェックボックスを使用できるようにするには、最初に「オリジナルをコピー」(Copy Original) チェックボックスをオンにする必要があります。
利点
ワープツールを使用するときに設計意図が維持されます。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
