スタイルのロフトサーフェス: 屈曲を回避するための強化
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所:
「スタイル」(Style) >
「サーフェス」(Surface) の順にクリックします。
「スタイル」(Style) > 「サーフェス」(Surface) の順にクリックします。ビデオ
説明

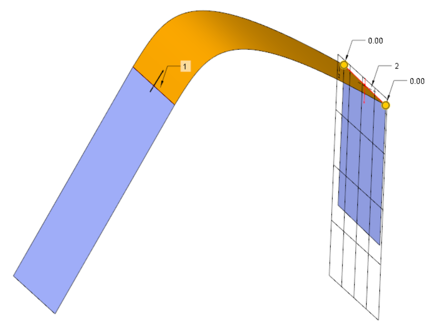

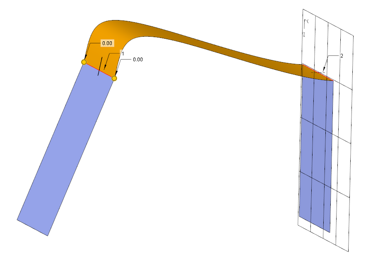

屈曲を回避して自然な結果が得られるようにスタイルのロフトサーフェスが強化されました。これまでは、ロフトサーフェスに 2 つの参照チェーンがあり、1 つは G0 - 位置接続を持ち、もう 1 つは境界において G1 - 正接、G2 - 曲率、G3 - 加速度、垂直、またはドラフト条件によって拘束されている場合、G0 - 位置境界で屈曲が生じていました。結果として生成されるサーフェスで屈曲が生じないようにロフトサーフェスが強化されました。
• Creo 11 では、カーブにおける屈曲を防ぐための強化が行われました。
• Creo 12 では、これらの強化がサーフェスにも導入され、ロフトサーフェスで屈曲を回避できるようになりました。
利点
• より自然なロフトサーフェス
• ロフトサーフェスが片側から接続されている場合の屈曲の回避
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
