モールドキャビティのコンフォーマル冷却
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所: 製造で > >
「コンフォーマル冷却」(Conformal Cooling) の順にクリックします。
「コンフォーマル冷却」(Conformal Cooling) の順にクリックします。ビデオ
説明
この機能強化により、コンフォーマル冷却チャンネルを作成できるようになりました。直線でモールドに穴が開けられて形成されている従来の冷却チャンネルとは異なり、コンフォーマル冷却チャンネルはモールドする部品の形状に厳密に適合します。これにより部品を均一に冷却できるため、品質が高くなります。

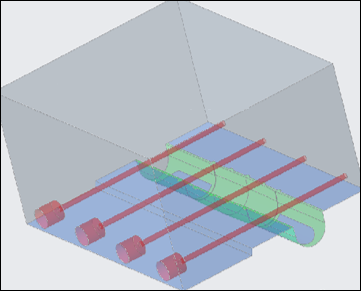

従来の冷却チャンネル

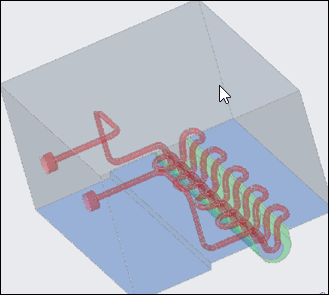

コンフォーマル冷却チャンネル

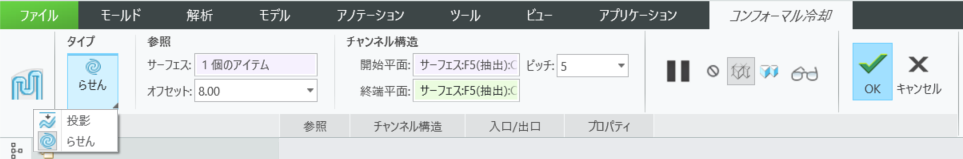

「コンフォーマル冷却」(Conformal Cooling) コマンドにより、次の 2 つのタイプのコンフォーマル冷却チャンネルを作成できます。•
「投影」(Project) - カーブを投影することで、参照サーフェスから指定されたオフセット距離の位置に冷却チャンネルを作成します。
「投影」(Project) - カーブを投影することで、参照サーフェスから指定されたオフセット距離の位置に冷却チャンネルを作成します。•
「らせん」(Spiral) - 開始平面と終端平面の間のピッチに基づいて、参照サーフェスから指定されたオフセット距離の位置にらせん冷却チャンネルを作成します。
「らせん」(Spiral) - 開始平面と終端平面の間のピッチに基づいて、参照サーフェスから指定されたオフセット距離の位置にらせん冷却チャンネルを作成します。

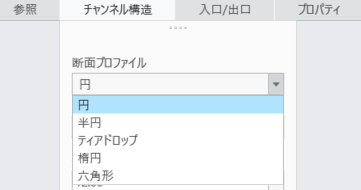

このコマンドでは、「円」(Circle)、「半円」(Half Circle)、「ティアドロップ」(Tear Drop)、「楕円」(Ellipse)、「六角形」(Hexagon) など、さまざまな 2 次元断面プロファイルを持つ冷却チャンネルを作成できます。
また、入口および出口位置に各種の 2 次元断面を持つカウンタボアを自動的に作成できます。
利点
この機能強化では次のような利点が得られます。
• モールドの均一な冷却
• 付加製造の利用
• 金型設計ワークフローとの一貫性
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
