IFX 用の追加の座金とナット
Creo Parametric 12.4.4.0
ユーザーインタフェースの場所: 以下をクリックします。
• > > > >
• > > >
ビデオ
Creo Intelligent Fastener における追加の座金とナットの詳細については、次のビデオをご覧ください。
説明
Creo Parametric 12.4.4.0 以降、Creo Intelligent Fastener に 2 つの新しいオプションが導入されました。
• 第 2 ナットの追加
• 第 3 座金の追加
これらのオプションは、3 つの座金と HER (高電気抵抗) ナットの組み合わせを必要とする用途、特に電気接続をサポートします。ナットが緩むのを防ぐには、2 つのナットを使用するのが一般的な方法です。
これらのオプションはデフォルトで無効になっており、Creo Intelligent Fastener オプションで有効にする必要があります。

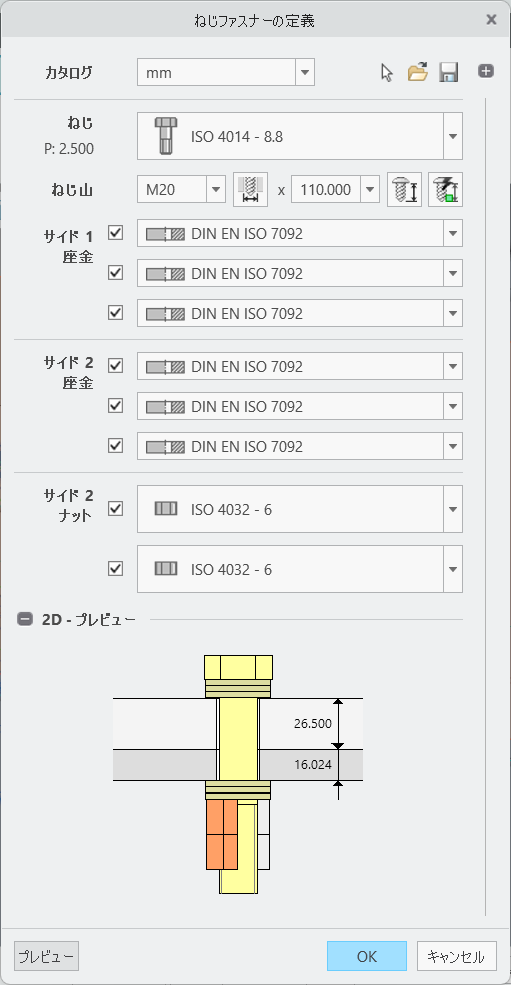

「ねじファスナーの定義」(Screw Fastener Definition) ダイアログボックス
利点
• Creo Intelligent Fastener ねじの両面に第 3 座金を追加できます。これは電気接続に有益です。
• Creo Intelligent Fastener ねじに第 2 ナットを追加できます。これは固定方法として有用です。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | ENABLE_2ND_NUT ENABLE_3RD_NUT_WASHER ENABLE_3RD_SCREW_WAS |
