プライのトリム機能と延長機能
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所: 複合材環境で、以下のいずれかの操作を行います。
• 「プライをトリム/延長」(Trim/Extend Ply) をクリックします。
• >
「プライをトリム」(Trim Ply) の順にクリックします。
「プライをトリム」(Trim Ply) の順にクリックします。• >
「プライを延長」(Extend Ply) の順にクリックします。
「プライを延長」(Extend Ply) の順にクリックします。ビデオ
説明

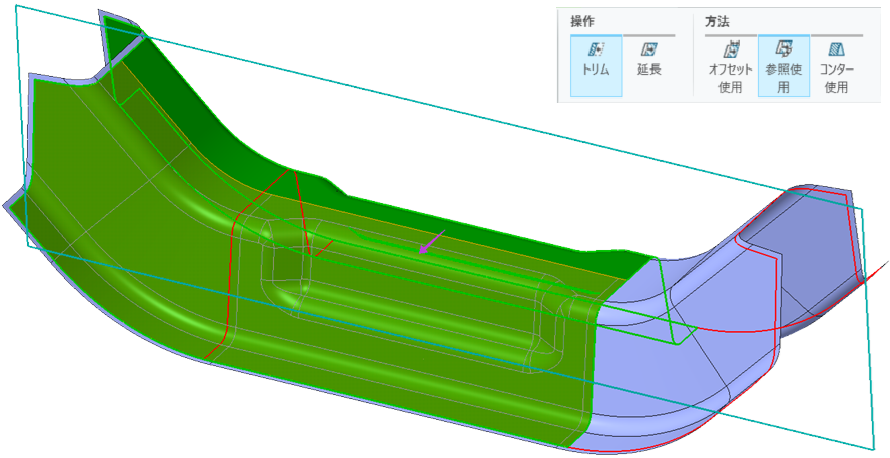

値、参照、またはコンターを指定することによってプライとコアの境界をトリムできるようになりました。
トリム機能と延長機能の両方が「プライをトリム/延長」(Trim/Extend Ply) 操作に統合されました。これにより、「トリム」(Trim) 操作と「延長」(Extend) 操作を簡単に切り替えることができ、既存の「オフセット使用」(By Offset)、「参照使用」(By Reference)、および「コンター使用」(By Contour) の 3 つの方法を効果的に使用できます。
「参照使用」(By Reference) 方法を使用してトリムする場合、同じカーブ、エッジ、またはデータム平面を参照として使用して、複数のプライを一度にトリムできます。
利点
この機能強化により、複合材設計と製造準備段階でより柔軟に作業できるようになり、生産性が向上します。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
