ゾーンからのプライのマージ
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所: 複合材設計環境で、
「ゾーンからのプライ」(Plies From Zones) をクリックします。
「ゾーンからのプライ」(Plies From Zones) をクリックします。ビデオ
説明
「ゾーンからのプライ」(Plies From Zones) ツールを使用して複数のゾーンベースのプライを作成した場合、異なるゾーン間で同様のプライをマージできるようになりました。
ゾーン間のマージを実行するには、次の操作を実行して、スタック行を一致させるか、スタック行を無視します。
• 異なるセットの同じスタック行で定義されている類似のプライをマージするには、「スタック行を一致」(Match stack row) オプションを使用します。スタック行の順序によって、マージされたプライが作成される順序が定義されます。

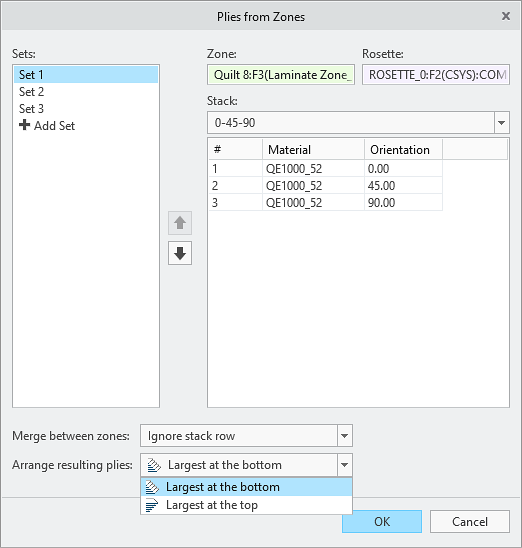

• スタック行を考慮せずに異なるセットで定義されている類似のプライをマージするには、「スタック行を無視」(Ignore stack row) オプションを使用します。最も大きいプライを下部または上部に配置することで、マージしたプライをその領域に合わせて配置できます。次の図は、「スタック行を無視」(Ignore stack row) オプションを選択した後に、結果のマージされたプライを整列させるオプションを示しています。
「ゾーンからのプライ」(Plies From Zones) ツールを使用してゾーンベースのプライを作成した後で、対応するゾーンベースのプライフィーチャーを順序変更することで、マージしたプライの順序を変更できます。
利点
この機能強化により、ゾーン間のプライのマージと、ゾーンベースのプライおよびコアの作成が可能になることで、生産性が向上し、概念的なトップダウン複合材設計の機能が強化されます。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
