別の複合材フィーチャーからのジオメトリのコピー
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所: 複合材設計環境で、以下の操作を行います。
1. 複合材設計環境で、「モデル」(Model) タブを選択します。
2.
「コピージオメトリ」(Copy Geometry) をクリックします。「コピージオメトリ」(Copy Geometry) タブが開きます。
「コピージオメトリ」(Copy Geometry) をクリックします。「コピージオメトリ」(Copy Geometry) タブが開きます。3. 「参照タイプ」(Reference Type) で、
「外部」(External) をクリックします。
「外部」(External) をクリックします。
説明
複合材設計環境で、コピージオメトリフィーチャーを使用して、サーフェス、ボディ、チェーン、参照などのデータを別の複合材フィーチャーからコピーできるようになりました。データをコピーするには、同じ部品または別の部品から複合材フィーチャーを選択できます。

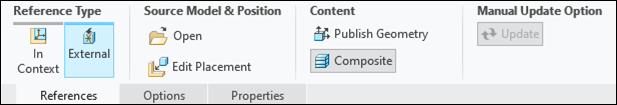

複合材設計環境内で外部コピージオメトリオプションを使用する場合、「コンテンツ」(Content) の「複合材」(Composite) ボタンを使用して、別の複合材フィーチャーをコピー元として選択できます。
利点
この機能強化により、コピージオメトリ機能を使用して 2 つの複合材フィーチャー間で情報を共有できるようになります。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
