Saldatura: impilamento
Creo Parametric 12.4.0.0
Posizione nell'interfaccia utente: fate clic su >
Saldatura (Welding) >
Saldatura a punti (Spot Weld).
Saldatura (Welding) > Saldatura a punti (Spot Weld).Video
Descrizione
La funzionalità Saldatura (Welding) di Creo è stata migliorata per calcolare l'impilamento per ogni variante di saldatura a punti.

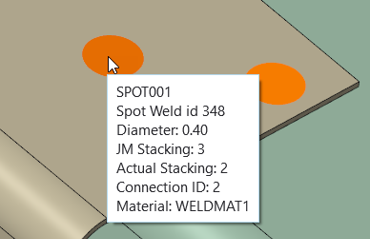

Potete visualizzare il calcolo dell'impilamento quando posizionate il puntatore del mouse su una variante di saldatura a punti nell'area grafica:

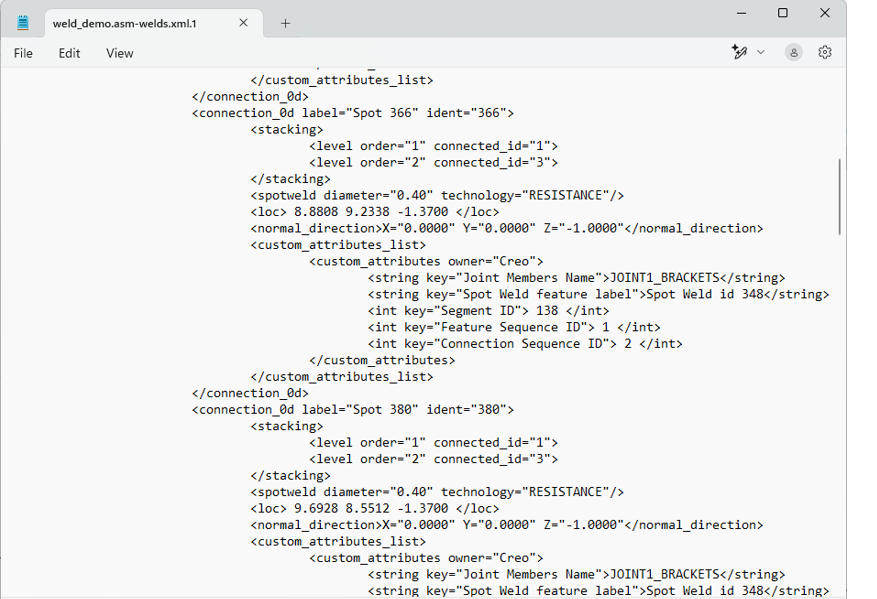

Le informazioni di impilamento sono fornite per il formato xMCF e possono essere esportate:
Il calcolo dell'impilamento viene utilizzato per convalidare le saldature a punti.
Di seguito sono riportate le informazioni di impilamento disponibili.
• Etichetta (Label)
• Feature padre
• Diametro
• Impilamento di membri uniti
• Impilamento calcolato
• ID di sequenza
• Materiale
Il calcolo dell'impilamento non è disponibile nelle release precedenti.
Vantaggi
• Supporto completo per gli standard xMCF durante l'esportazione delle informazioni sulla saldatura a punti
• Informazioni di convalida per le saldature a punti
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
